使用地形起伏数据对其他非地形起伏数据进行明暗调制

在使用 grdimage 绘制地形起伏的网格数据时,有时会想要给 绘制的图件加上地形起伏的效果,使得图件在展示原始数据的同时还能显示地形变化,且 使得图片更加有立体感。

要实现这一需求,通常需要两步走:

  1. 使用 grdgradient 模块对地形起伏数据生成地形起伏梯度文件

  2. 使用 grdimage 模块绘制网格数据,同时 -I 选项指定前一步 生成的地形起伏梯度文件

伪代码为:

gmt grdgradient earth-relief-data.nc -Gearth-relief-gradient.nc ...
gmt grdimage other-data.nc -Iearth-relief-gradient.nc ...

这一操作要求地形起伏数据、地形起伏梯度数据、要绘制的原始网格数据,三者必须有 相同的区域范围、网格间隔和 网格配准 。因而,实际应用时,用户可能需要对地形起伏数据 做裁剪(grdcut 模块)和重采样(grdsample 模块)。

当要绘制的原始网格数据与地形起伏数据具有相同的区域范围、网格间隔和 网格配准 时, 上面的伪代码可以简化为如下伪代码:

gmt grdimage other-data.nc -Iearth-relief-data.nc+d ...

-I 末尾加上 +d ,GMT 会自动计算地形起伏数据 earth-relief-data.nc 的梯度,并在绘制原始 网格数据 other-data.nc 用自动计算出的梯度数据进行明暗调制。

下面的示例展示了在绘制洋壳年龄数据时如何增加地形起伏效果。原始洋壳年龄数据 @earth_age_06m 和地形起伏数据 @earth_relief_06m 具有相同的区域范围、 网格间隔和配准方式,因而可以用上面提到的第二种方式直接绘制。

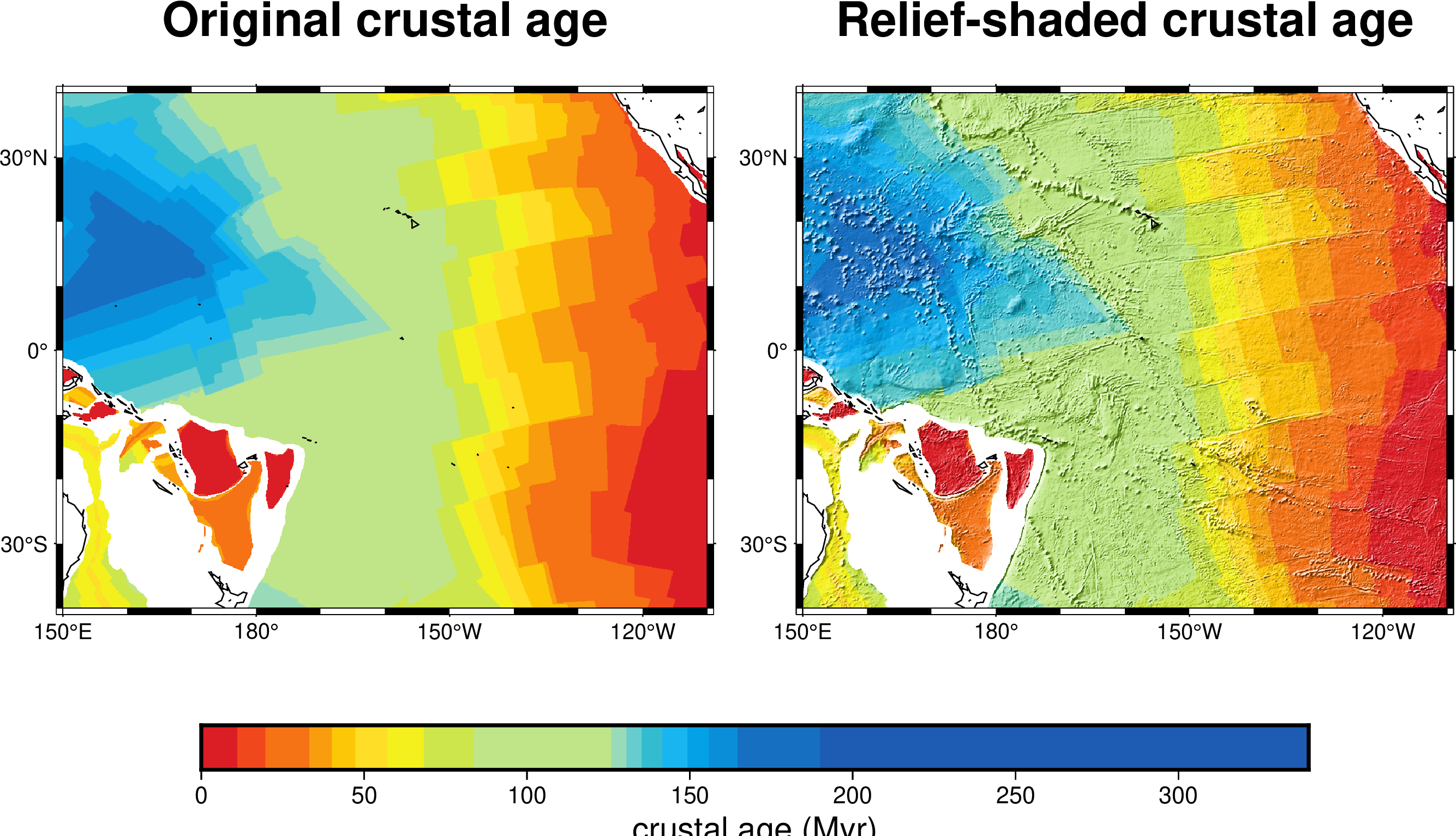

下图中,左图和右图分别是未加地形起伏效果和添加地形起伏效果的图件。

#!/usr/bin/env bash
#
# 以地形起伏进行明暗处理绘制其它数据
#
gmt begin relief-shaded-image
    gmt subplot begin 1x2 -Fs10c/10c -Baf -M0.5c

        # 未经地形起伏调制的洋壳年龄数据
        gmt subplot set 0
        # 根据用户实际需求先绘制下方图层,代码略
        # ...
        # -Q 选项可以让没有洋壳年龄数据的区域透明,显示出下方的图层
        gmt grdimage @earth_age_06m -R150/250/-40/40 -B+t"Original crustal age" -Q
        gmt coast -W0.5p

        # 使用地形起伏进行明暗处理的洋壳年龄数据
        gmt subplot set 1
        # 根据用户实际需求先绘制下方图层,代码略
        # ...
        # -Q 选项可以让没有洋壳年龄数据的区域透明,显示出下方的图层
        gmt grdimage @earth_age_06m -R150/250/-40/40 -I@earth_relief_06m+d -B+t"Relief-shaded crustal age" -Q
        gmt coast -W0.5p

    gmt subplot end

    gmt colorbar -Baf50+l"crustal age (Myr)" -C@earth_age.cpt
gmt end show
../../_images/7fe7f53a52f9a1682c3a3d2ffd2ce122.png
