grdshake

官方文档:

grdshake

简介:

使用 Vs30 速度模型计算地表峰值速度、加速度、烈度。

语法

gmt grdshake ingrid -Goutgrid -Lfault.dat -Mmag [ -Ca,v,i ] [ -Fmecatype ] [ -Rregion ] [ -V[level] ] [ -iflags ] [ -:[i|o] ]

输入数据

ingrid[=ID|?varname][+bband][+ddivisor][+ninvalid][+ooffset][+sscale]

输入网格名。通过追加 =ID 可指定 网格格式 [默认为 =nf]。 追加 ?varname 可指定 NetCDF 变量 [默认为 GMT 找到的第一个 2-D 网格]。 参数详细介绍请参考 读 netCDF 文件。

Vs30 速度模型网格文件。

必须选项

-G

-Goutgrid[=ID][+ddivisor][+ninvalid][+ooffset|a][+sscale|a][:driver[dataType][+coptions]]

输出网格文件名。通过追加 =ID 可指定 网格格式。 参数详细介绍请参考 写 netCDF 文件。

如果通过 -C 设置了多个分量， 则 outgrid 必须包含 %%s 以格式化分量代码。

-L

-Lfault.dat

发生滑动的断层，它的迹线经纬度坐标文件。 内容格式与表示线段的格式相同，也可以是多段数据表示的多条线段，表示多个断层同时发生滑动。

-M

-Mmag

地震事件的震级

可选选项

-C

-Ca,v,i

以逗号隔开的需要计算的分量 (多个分量要求在 -G 有对应设置)。 可以选择 a(cceleration，加速度)， v(elocity，速度)， i(ntensity，烈度) [默认为 i]。

-F

-F1|2|3|4

选择震源机制类型 ( -F1 或 -F2 …)

• 1 未知 [默认值]

• 2 走滑

• 3 正断层

• 4 逆冲

-R

-Rxmin/xmax/ymin/ymax[+r][+uunit]

指定数据范围。 (参数详细介绍)

-V

-V[level]

设置 verbose 等级 [w]。 (参数详细介绍)

-i

-icols[+l][+sscale][+ooffset][,…][,t[word]]

对输入的数据进行列选择以及简单的代数运算。 (参数详细介绍)

-:

-:[i|o]

交换输入或输出数据的前两列。 (参数详细介绍)

-^ 或 -

显示简短的帮助信息，包括模块简介和基本语法信息（Windows下只能使用 -）

-+ 或 +

显示帮助信息，包括模块简介、基本语法以及模块特有选项的说明

-? 或无参数

显示完整的帮助信息，包括模块简介、基本语法以及所有选项的说明

--PAR=value

临时修改GMT参数的值，可重复多次使用。参数列表见 配置参数

示例

使用计算好的 Vs30 速度模型，针对一次发生在断层上的地震事件（震级为7）， 计算地表峰值烈度。其断层迹线坐标保存在 line.dat 文件中:

gmt grdshake vs30.grd -Gshake_intensity.grd -Lline.dat -Ci -M7

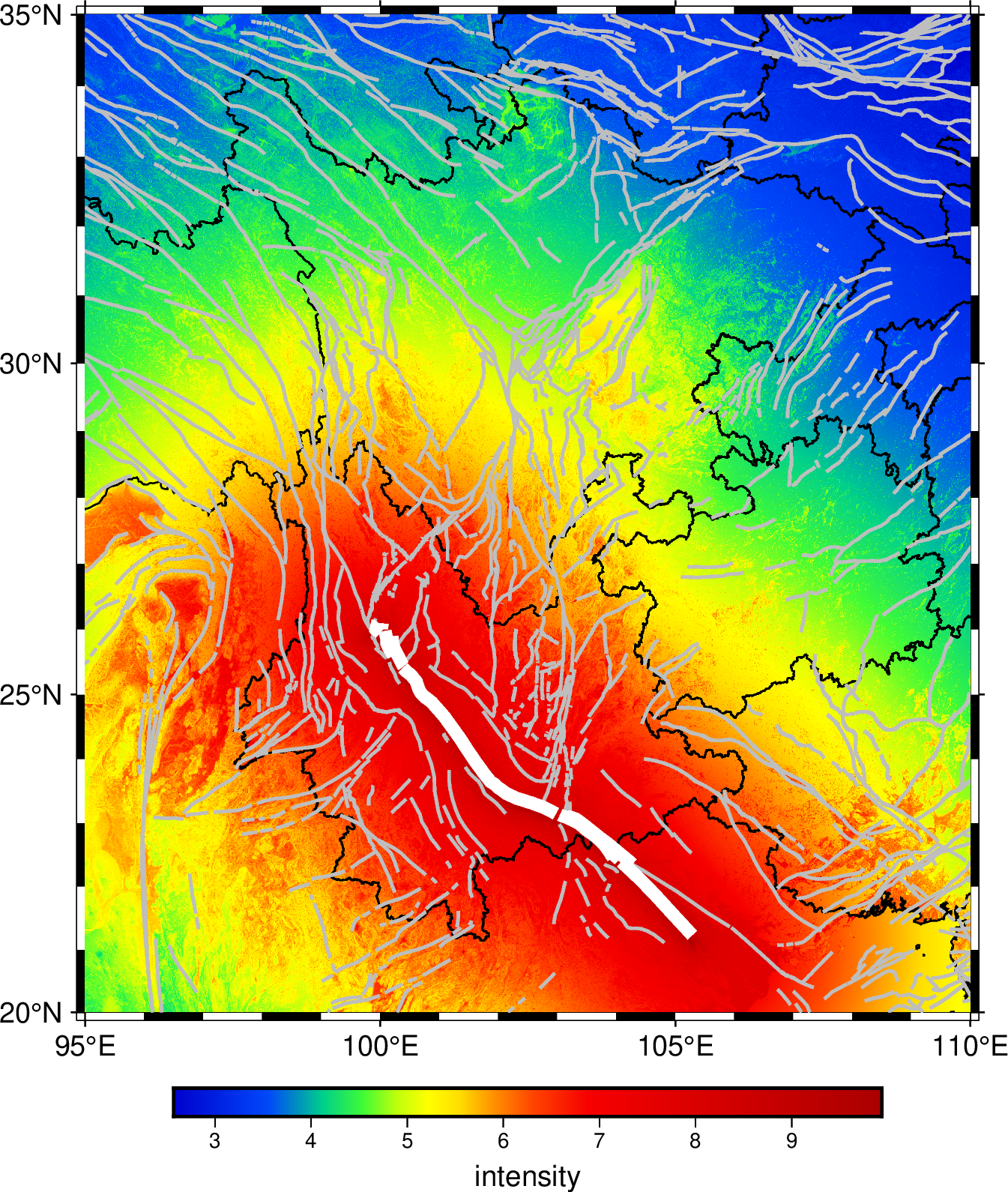

计算并绘制发生在红河断裂的一个9级地震，在云贵川三省造成的地表峰值烈度:

gmt begin grdshake-example
    gmt basemap -R95/110/20/35 -JM15c -Baf
    # global_vs30.grd是USGS计算好的全球Vs30速度模型网格文件
    # 具体可以参考 https://earthquake.usgs.gov/data/vs30/ 自行下载，并获取更多信息
    gmt grdcut global_vs30.grd -R95/110/20/35 -Gvs30.grd
    # 提取红河断裂的数据，保存在line.dat文件中
    gmt convert CN-faults.gmt -S"FN_Ch=红河断裂" -o0,1 > line.dat
    # 计算地表峰值烈度
    gmt grdshake vs30.grd -Gintensity.grd -Lline.dat -Ci -M9
    # 绘制地表峰值烈度
    gmt grd2cpt -Cseis -I -Z -D intensity.grd
    gmt grdimage intensity.grd -C
    gmt colorbar -C -Ba1+lintensity
    # 绘制省界，断层
    gmt plot CN-border-La.gmt -W0.5p
    gmt plot CN-faults.gmt -W1p,gray
    gmt plot line.dat -W4p,white

    rm vs30.grd line.dat intensity.grd
gmt end show

相关模块

grdvs30
