grdvector

官方文档:

grdvector

简介:

根据两个网格文件绘制矢量场

该命令会读取两个2D网格文件并绘制矢量场。两个网格文件分别代表平面内矢量场的 X分量和Y分量，最终矢量场用不同长度和方向的箭头表示。两个网格文件，也可以分别 是极坐标下r方向和theta方向的分量。

必选选项

<compx.nc>

矢量场的X分量网格

<compy.nc>

矢量场的Y分量网格

可选选项

-A

输入数据为极坐标表示。即网格文件包含的是 (r, theta) 分量而不是 (x, y) 分量

-C[<cpt>]

根据矢量的长度决定矢量的颜色。

有三种方式：

1. 指定用户自己的CPT文件

2. 使用GMT自带的CPT文件（默认是rainbow），该命令会根据网格的Z值范围，自动 生成一个16级的连续CPT文件

3. 指定 -C<color1>,<color2>[,<color3>,...] ，根据这些颜色自动构建一个 线性连续CPT文件

-G<fill>

设置矢量内部的填充色

-I[x]<dx>[/<dy>]

每隔 <dx> 和 <dy> 绘制一个矢量。其中 <dx> 和 <dy> 必须是 原始网格间隔的整数倍， <dx> 和 <dy> 后加上m表示分，加上s表示秒。

也可以使用 -Ix<dx>/<dy> ，此时 <dx> 和 <dy> 表示倍数。

-N

不裁剪地图边界外的矢量。

-Q<parameters>

修改矢量的属性。见 矢量/箭头 一节。

-S[i|l]<scale>

设置矢量长度的缩放比例。

对于笛卡尔数据而言，缩放比例即图上单位距离所对应的实际数据的多少，默认值为1。 可以加上 c|i|p 以指定测量单位。

-Sl<scale> 表示所有矢量拥有固定的长度。

对于地理数据而言，缩放比例表示每千米所对应的数据单位。使用 -Si<scale> 则缩放比例表示每数据单位所对应的千米数。

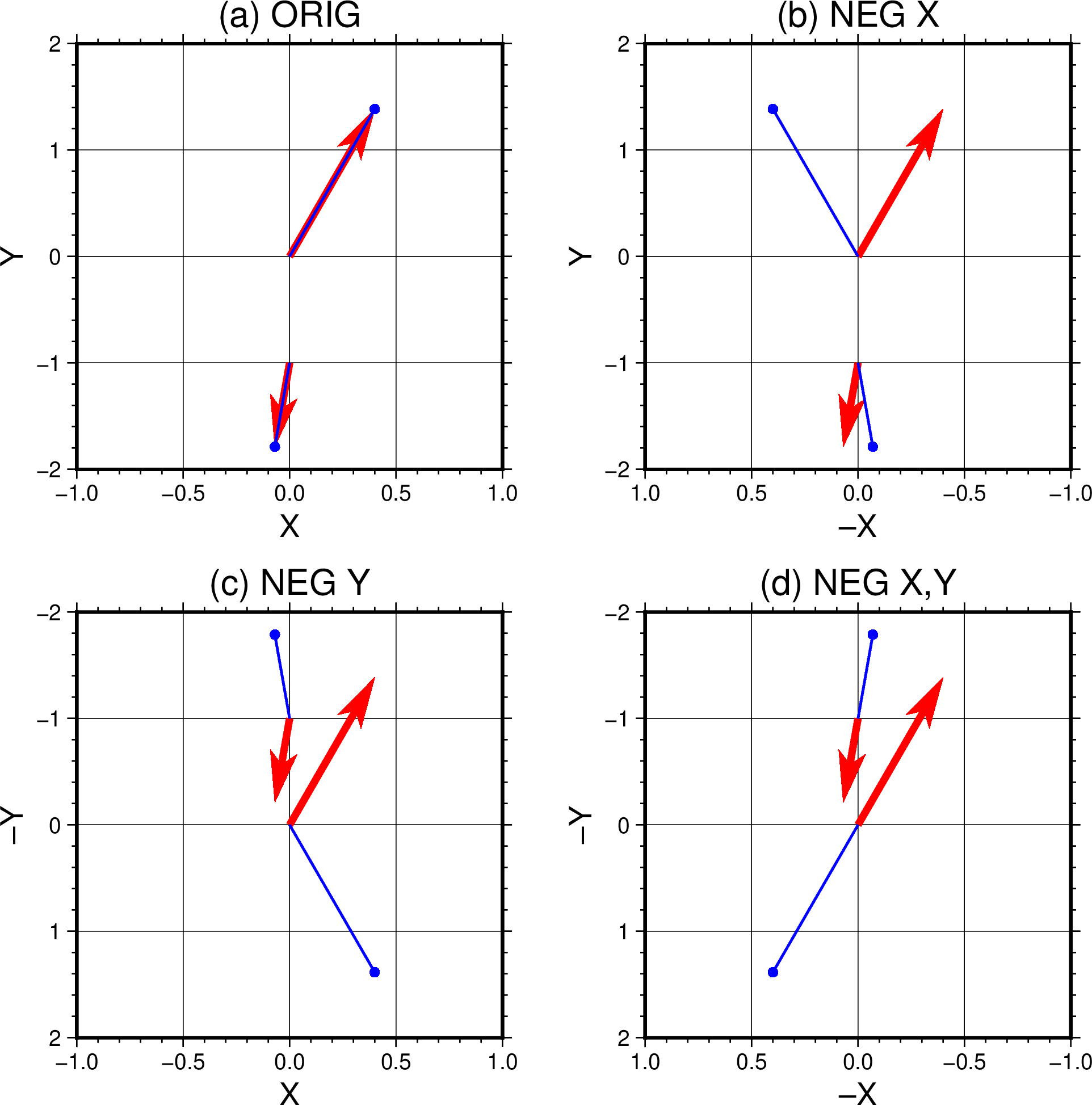

-T

该选项意味着笛卡尔数据的方位角会根据X和Y方向缩放比例的符号而改变。

-W<pen>

设置矢量轮廓的画笔属性。

-Z

与 -A 选项一起使用，表明输入的theta分量数据表示方位角而不是方向信息。

示例

对矢量长度进行缩放，使得图上1英寸代表实际的10个数据单位:

gmt grdvector r.nc theta.nc -Jx5c -A -Q0.1i+e+jc -S10i -pdf gradient

绘制地理数据，缩放比例为每个数据单位对应200 km，每隔3个网格点绘制一个矢量:

gmt grdvector comp_x.nc comp_y.nc -Ix3 -JH0/20c -Q0.1i+e+jc -S200 -pdf globe
