sac

官方文档:

sac

简介:

绘制 SAC 格式的地震波形数据

sac 模块可以读取SAC文件并绘制波形数据。

备注

sac 模块修改自原 pssac 与 pssac2，其功能类似，但语法不同。

sac 模块实现波形绘制的步骤是：

  1. 读入 SAC 文件列表

  2. 根据 -T 选项确定参考时间

  3. 根据 -C 选项和参考时间读入指定的波形数据段

  4. 根据 -F 选项对数据进行预处理

  5. 根据 -M 选项确定Y方向的缩放因子并对波形振幅进行缩放

  6. 根据 -Q 决定是否交换X和Y

  7. 根据 -E 以及其他信息确定波形在地图上的位置

  8. 根据 -W 选项绘制波形

  9. 根据 -G 选项为波形涂色

语法

gmt sac [ saclist|SACfiles ] -Jparameters -Rregion [ -B[p|s]parameters ] [ -C[t0/t1] ] [ -Ddx[/dy] ] [ -Ea|b|k|d|n[n]|u[n] ] [ -F[i][q][r] ] [ -G[p|n][+gfill][+zzero][+tt0/t1] ] [ -Msize[u][/alpha] ] [ -Q ] [ -S[i]scale[unit] ] [ -T[+tn][+rreduce_vel][+sshift] ] [ -U[stamp] ] [ -V[level] ] [ -Wpen ] [ -X[a|c|f|r][xshift] ] [ -Y[a|c|f|r][yshift] ] [ -hheaders ] [ -pflags ] [ -ttransp ] [ --PAR=value ]

必选选项

SACfiles

要绘制在图上的一系列SAC文件名，目前仅支持等间隔SAC数据

saclist

SAC 文件列表，每行包含一个SAC文件名及其对应的控制参数。

文件格式为:

filename [X  Y [pen]]

  • filename 是要绘制的SAC文件名

  • X 和 Y 控制SAC波形的第一个数据点在地图上的位置。若省略 X 和 Y ，则使用其默认值，否则此处指定的 X 和 Y 将具有最高优先级

    • 对于线性投影而言，X 默认是SAC文件的开始时间。使用 -T 选项会 调整 X 的默认值，Y 值则由 -E 选项控制；

    • 对于地理投影而言，X 和 Y 默认是台站的经度和纬度。

  • pen 控制当前SAC波形的线条属性

-Jprojection (more …)

设置地图投影方式

-Rxmin/xmax/ymin/ymax[+r][+uunit] (more …)

指定数据范围

可选选项

-Bparameters (more …)

设置底图边框和轴属性

-C[t0/t1]

只读取并绘制时间窗 t0 到 t1 范围内的波形。

t0 和 t1 均是相对于参考时间的秒数，参考时间由 -T 选项决定。 若未使用 -T 选项，则使用SAC头段中的参考时间（kzdate和kztime）。

若只使用了 -C 但未指定时间窗，则 t0/t1 由 -R 选项的 xmin/xmax 决定。

-Ddx[/dy]

使得波形偏离指定位置 dx/dy。若未指定 dy 则默认与 dx 相同。

-Ea|b|k|d|n[n]|u[n]

选择剖面类型（即Y轴类型）

  • a 方位角剖面

  • b 反方位角剖面

  • k 震中距剖面（单位 km）

  • d 震中距剖面（单位 degree）

  • n 波形编号剖面，第一个波形的编号为 n [n 默认值为0]

  • u 用户自定义剖面，SAC波形的Y位置由SAC头段变量 usern 决定 [默认使用 user0]

-F[i][q][r]

绘图之前的数据预处理

  • i 积分

  • q 平方

  • r 去均值

i|q|r 可以重复多次，比如 -Frii 会将加速度转化为位移。 i|q|r 出现的顺序决定了数据预处理的流程。

-G[p|n][+gfill][+zzero][+tt0/t1]

为波形的正/负部分涂色。

  • 若 -G 后不接任何参数，则默认将正值部分填充为黑色

  • p|n 控制是要填充正值区域还是负值区域，重复使用 -G 选项以分别为 正/负部分设置不同的填充属性

  • +gfill 设置填充色

  • +tt0/t1 只填充 t0/t1 时间范围内的波形。参考时间由 -T 选项决定。

  • +zzero 定义“零”参考线。从“零”到顶部为正值区域，从“零”到底部为负值区域

-Msize[u][/alpha]

控制Y方向的缩放。不使用的话，Y方向即为振幅

  • size[u] 将所有波形在地图上的高度缩放到 size[u]， 其中 u 可以取 i|c|p ，默认单位由 PROJ_LENGTH_UNIT 控制。

  • size/alpha

    • 若 alpha 小于0，则所有波形使用相同的比例因子。比例因子由第一个 波形决定，第一个波形将被缩放到 size[u]

    • 若 alpha 等于0，则将所有波形乘以 size ，此时不允许有单位

    • 若 alpha 大于0，则将所有波形乘以 size*r^alpha，其中 r 是以 km 为单位的距离

-Q

垂直绘制波形，即Y轴是时间，X轴是振幅

-S[i]scale[unit]

指定时间比例尺。

对于地理投影而言，即表示图上一个单位距离所代表的波形描述。 其中单位 unit 可以取 c|i|p。 若未指定 unit，则默认使用 PROJ_LENGTH_UNIT 所指定的单位。

在 scale 前加上 i 则时间比例尺的含义反过来，即 scale 表示 1秒长度的波形在图上的实际长度。

-T[+tn][+rreduce_vel][+sshift]

指定参考时间及偏移量

  • +ttmark 指定参考时间（即将所有波形沿着参考时间对齐），其中 tmark 可以取-5(b), -4(e), -3(o), -2(a), 0-9(t0-t9)

  • +rreduce_vel 设置reduce速度，单位 km/s

  • +sshift 将所有波形偏移 shift 秒

-U[label][+c][+jjust][+odx/dy] (more …)

在图上绘制GMT时间戳logo

-V[level] (more …)

设置 verbose 等级 [w]

-Wpen

设置波形的画笔属性

-X[a|c|f|r][xshift[u]]

-Y[a|c|f|r][yshift[u]] (more …)

移动绘图原点

-h[i|o][n][+c][+d][+msegheader][+rremark][+ttitle] (more …)

跳过或生成指定数目的头段记录

-p[x|y|z]azim[/elev[/zlevel]][+wlon0/lat0[/z0]][+vx0/y0] (more …)

设置3D透视视角

-t[transp] (more …)

设置图层透明度（百分比）。取值范围为0（不透明）到100（全透明）

-^ 或 -

显示简短的帮助信息，包括模块简介和基本语法信息（Windows下只能使用 -）

-+ 或 +

显示帮助信息，包括模块简介、基本语法以及模块特有选项的说明

-? 或无参数

显示完整的帮助信息，包括模块简介、基本语法以及所有选项的说明

--PAR=value

临时修改GMT参数的值，可重复多次使用。参数列表见 配置参数

示例

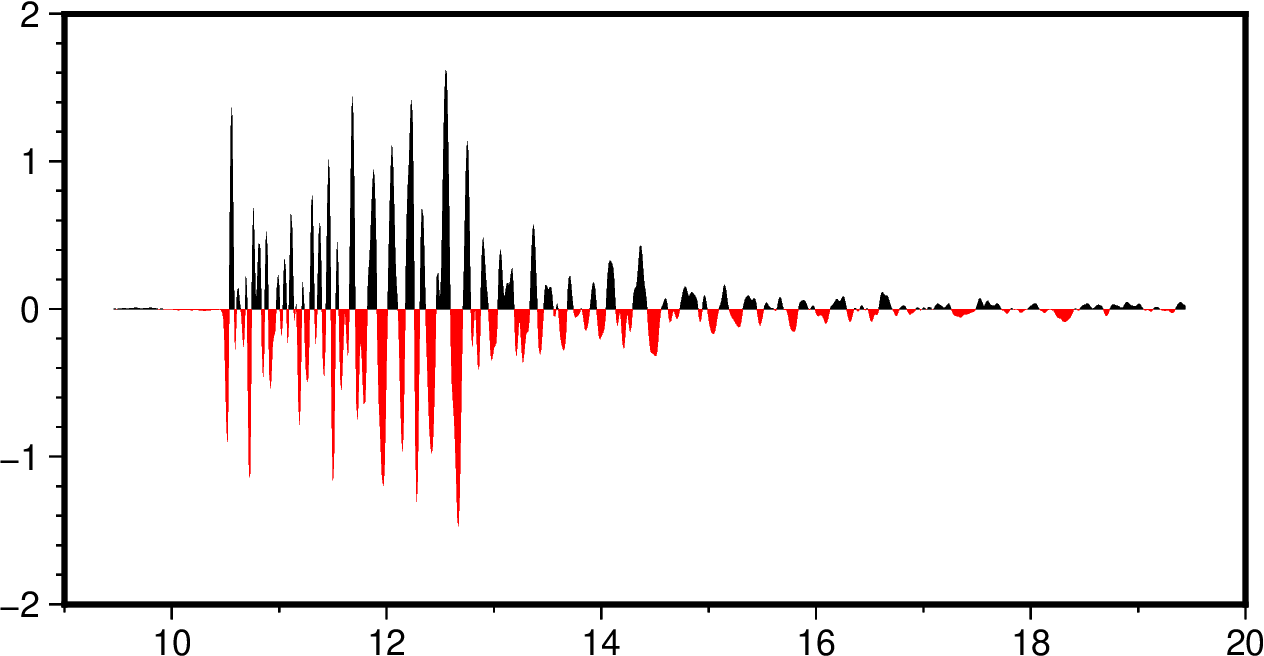

利用 SAC 的命令 funcgen seismogram 生成了波形，想要绘制单个波形，并分别为 正负部分涂色:

gmt sac seis.SAC -JX10c/5c -R9/20/-2/2 -Baf -Fr -Gp+gblack -Gn+gred -png single

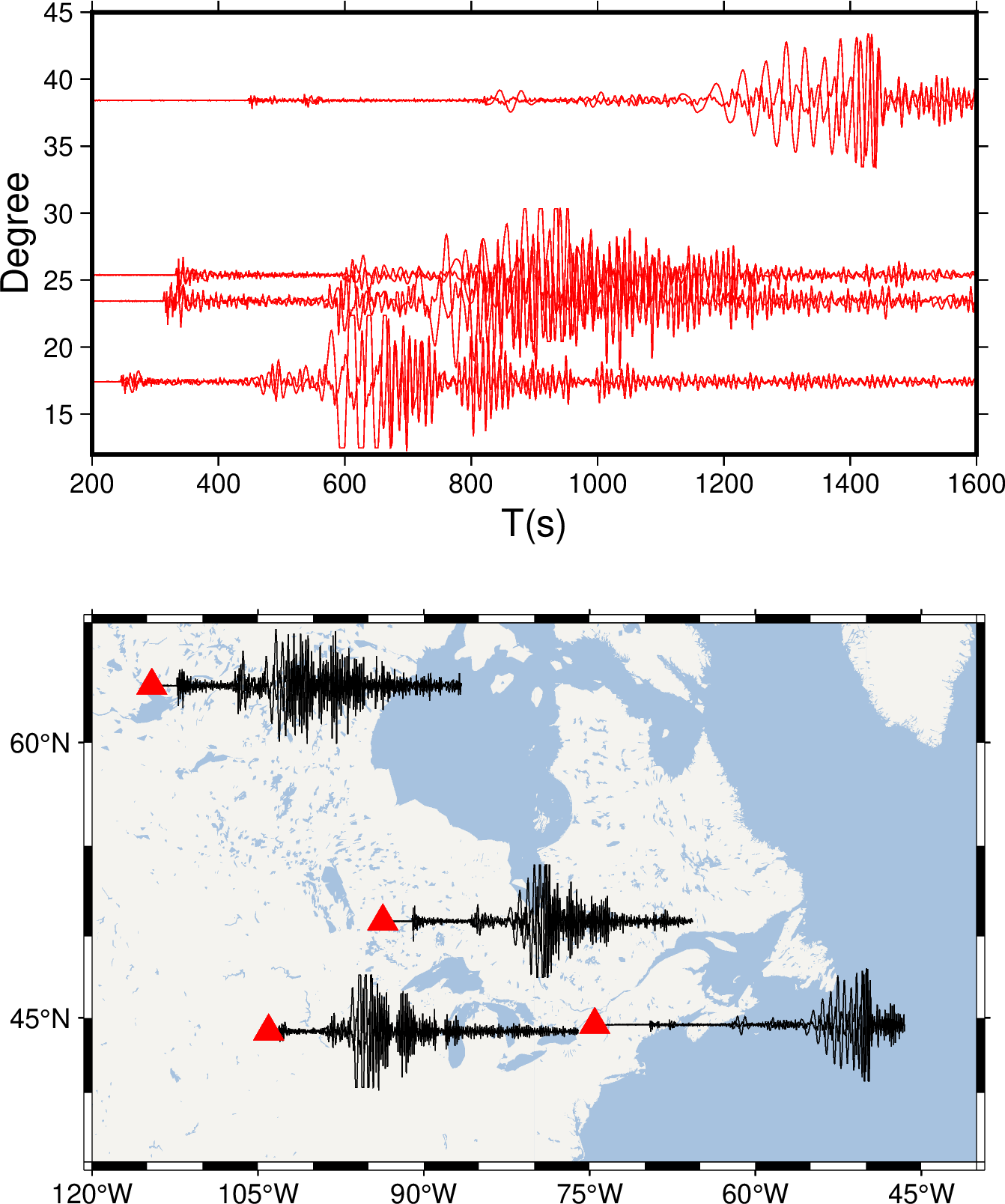

利用 SAC 命令 datagen sub tel *.z 生成多个波形，将其绘制在距离剖面上:

gmt sac *.z -R200/1600/12/45 -JX15c/5c -Bx200+l"T(s)" -By5+lDegree -BWSen \
     -Ed -M1.5c -W0.5p,red -png distance_profile

利用 SAC 命令 datagen sub tel *.z 生成多个波形，将其绘制在地图上:

gmt begin map pdf
gmt sac *.z -JM15c -R-120/-40/35/65 -Baf -M1i -S300c
saclst stlo stla f *.z | gmt plot -St0.4c -Gblack -i1,2
gmt end show

相关模块

meca, polar, coupe, basemap, plot
