subplot

官方文档:

subplot

简介:

管理和设置子图模式

subplot 模块可以将当前纸张分隔成若干个网格区域，每个区域内都可以包含一张 单独的子图。

subplot 模块提供了三条指令：

  • subplot begin 进入子图模式，并设置子图的布局

  • subplot set 用于指定接下来的绘图操作在哪一个子图中进行

  • subplot end 用于结束子图模式

在子图模式中，需要注意如下几点：

  • -X 和 -Y 选项无法在子图模式中使用，可以使用 -C 选项作为替代

  • 在使用 -J 选项时，可以使用 ? 来指定地图宽度或比例尺，此时，GMT会根据 子图的大小自动确定最合适的地图尺寸

  • 对于笛卡尔投影，若想要X和Y轴共用相同的比例尺，则可以使用 -Jx?

subplot begin 语法

gmt subplot begin nrowsxncols -F[f|s]width/height[+fwfracs/hfracs][+cdx/dy][+gfill][+ppen][+wpen] [ -A[autolabel][+j|Jrefpoint][+cdx/dy][+gfill][+ppen][+odx/dy][+r][+R][+v] ] [ -C[side]clearance ] [ -B[p|s]parameters ] [ -jflags ] [ -Mmargins ] [ -Rregion ] [ -Slayout ] [ -Ttitle ] [ -V[level] ] [ -X[a|c|f|r][xshift] ] [ -Y[a|c|f|r][yshift] ] [ --PAR=value ]

必须选项

nrowsxncols

指定子图的行数和列数。中间为小写英文字母 x，不是星号或其他符号。

每一行和每一列均有相同的子图数目。注意：你无需在每个子图内都绘图。

-F[f|s]width/height[+fwfracs/hfracs][+cdx/dy][+gfill][+ppen][+wpen]

指定图片的尺寸。有两种方式：

  • -Ff: 直接指定整张图片的尺寸

  • -Fs: 指定单个子图的尺寸

除此之外，还可以为整张图加上背景色和边框:

  • +ppen: 为整张图加上背景矩形边框

  • +wpen: 绘制子图区域之间的水平和垂直分割线

  • +gfill: 为整张图的背景矩形填充颜色

  • +cdx/dy: 设置背景矩形与整张图之间的额外空白

-F[f]width/height[+fwfracs/hfracs]

指定整张图片的宽度 width 和高度 height。

这种情况下，GMT会根据整张图片的尺寸以及子图的数目自动计算每张子图的尺寸。 在计算子图尺寸时会考虑每个子图的刻度线、标注、标签所占据的空间，以及不同子图 之间的间隔。整张图的最外圈的刻度线、标记和标签不算在整张图片尺寸之内。

默认所有行和列的尺寸都是相同的。若想要子图的每一行具有不同的高度， 或者子图的每一列具有不同的宽度，则可以使用 +f，后面紧跟着一系列逗号分隔的宽度比例和以逗号分隔的高度比例。 单个数则表示所有行或列有相同的宽度或高度。

例如，对于一个2x2的子图，使用-Ff12c/12c+f3,1/1,2 则表示

  • 整张图的宽度和高度均为12厘米

  • 第一列占3个宽度，第二列占1个宽度

  • 第一行占1个高度，第二行占2个高度

-Fswidths/heights

通过指定每个子图的宽度和高度间接指定图片尺寸。

在这种情况下，整张图片的尺寸由每个子图的尺寸以及刻度线、标注、标签占据的 空间和子图之间的间隙共同决定，但最外圈的刻度线、标记、标签所占据的空间不算 在整张图的尺寸之内。

默认所有行和列的尺寸都是相同的。若想要给每行或每列指定不同的子图尺寸， 可以加上一系列以逗号分隔的宽度，然后再加上一个斜杠，并加上一系列以逗号分隔的高度。 单个数则表示所有行或列有相同的宽度或高度。

例如，对于一个2x2的子图，使用 -Fs4c,8c/4c 则表示 第一列为4厘米宽，第二列为8厘米宽，所有列的高度均为4厘米高。 注意，宽度值或高度值的数目必须是一个或者与行数/列数相匹配。

对于地理地图而言，每张子图的高度由地图区域 -R 以及投影方式 -J 决定。 有两个选择：(1) 指定子图高度为0，并同时指定 -R 和 -J， 利用其计算每张子图的高度，但要求所有子图必须共享相同的研究区域和投影方式； (2) 不断尝试并修改子图的高度以得到最佳的绘图布局。

可选选项

-A[autolabel][+j|Jrefpoint][+cdx/dy][+gfill][+ppen][+odx/dy][+r][+R][+v]

为子图自动添加编号。

autolabel 可以是单个数字或字母，也可以在数字或字母的一侧或两侧加上括号。 其设置了左上角第一张子图的编号，而其余子图则按照递增的顺序依次编号。 默认值为 a)。

备注

括号在Unix Shell中有特殊含义，可以将其用单引号括起来，即 '(a)'。

加上子选项可以指定编号的更多属性：

  • +j|Jrefpoint: 指定编号在子图中的位置，默认值为 TL， 即编号位于子图的左上角。+j 和 +J 分别适用于子图编号位于子图内部和 外部的情况

  • +odx[/dy] 设置子图编号相对于 +j|J 指定的参考位置间的额外偏移量， 默认值为 FONT_TAG 的20%

  • +ppen 为子图编号加上文本框

  • +gfill 为子图编号的文本框填充颜色

  • +cdx[/dy]: 设置子图编号与文本框轮廓间的距离，默认值为 FONT_TAG 的15%

  • +r 表示用小写罗马数字编号

  • +R 表示用大小罗马数字编号

  • +v 表示沿着垂直列方向依次增加编号，默认沿着水平行方向依次增加

-Bparameters (more …)

设置底图边框和轴属性

-C[side]clearance

设置子图区域内某个边的额外空白量。这些额外的空白量可以用于绘制比例尺、 添加额外的文字等。

side 可以取 e w s n 分别代表东西南北四条边； 也可以取 x 或 y，分别表示设置东西或南北方向两条边的空白； 若不指定 side，则表示同时设置四条边上的空白量。

该选项可以重复多次，对不同边分别设置不同的间距。

subplot begin 中该选项对所有子图均有效，而 subplot set 中使用该选项 则仅对当前子图有效。

备注

在子图模式内不能使用 -X 和 -Y，可以使用 -C 作为替代。

-Jprojection (more …)

设置地图投影方式

-Mmargins

相邻子图之间的额外空白

margins 可以有三种情况：

  1. 取一个值，表示子图四个方向的空白 [默认值为 FONT_ANNOT_PRIMARY 规定的字体大小]

  2. 取两个值，表示子图的水平和垂直方向的空白，两个值之间用斜杠分隔

  3. 取四个值，表示子图的左右下上四个方向的空白，四个值之间用斜杠分隔

margins 允许设置为负值，进一步缩小子图间距。

-Rxmin/xmax/ymin/ymax[+r][+uunit] (more …)

指定数据范围

-SC[b|t][+llabel][+t]

设置一列中的所有子图共用X轴

当一列所有子图共用X轴时，默认只有第一行子图的顶部（t） X轴 和最后一个子图的底部（b）X轴有标注。

  • -SCb 一列中只有最后一行子图的底部X轴有标注

  • -SCt 一列中只有第一行子图的顶部X轴有标注

  • +llabel 为共用的X轴添加标注

  • +t 为每个子图的标题预留空间

  • +tc 为第一行的所有子图的标题预留空间

-SR[l|r][+llabel][+p][+t]

设置一行中所有子图共用Y轴

当一行所有子图共用X轴时，默认只有第一列子图的左边Y轴和最后一列子图的右边Y轴有标注。

  • -SRl 一行中只有第一列子图的左边Y轴有标注

  • -SRr 一行中只有最后一列子图的右边Y轴有标注

  • +llabel 为共用的Y轴添加标注

  • +p 设置所有标注与Y轴平行

-Theading

设置整张图的总标题，标题文字的属性由 FONT_HEADING 控制。

每张子图各自的标题可以用 -B 或 -S 选项控制。

-V[level] (more …)

设置 verbose 等级 [w]

-X[a|c|f|r][xshift[u]]

-Y[a|c|f|r][yshift[u]] (more …)

移动绘图原点

-^ 或 -

显示简短的帮助信息，包括模块简介和基本语法信息（Windows下只能使用 -）

-+ 或 +

显示帮助信息，包括模块简介、基本语法以及模块特有选项的说明

-? 或无参数

显示完整的帮助信息，包括模块简介、基本语法以及所有选项的说明

--PAR=value

临时修改GMT参数的值，可重复多次使用。参数列表见 配置参数

subplot set

subplot set 通过指定子图的行列号或索引号以激活某个特定的子图， 接下来的所有绘图命令将只在该子图内进行绘制。其与 -c 选项 功能基本一致。

子图的行号、列号、索引号均从0开始算起。因而对于MxN的子图而言，行号的取值为0到M-1， 列号的取值为0到N-1，索引号的取值则为0到(M*N-1)。

若使用 subplot set 但未指定子图的行列号或索引号，则GMT会自动激活“下一个”子图。 例如，对于一个2行2列的图而言，每次使用 subplot set 而不指定子图行和列，则 按照行优先顺序依次激活子图 0,0 → 0,1 → 1,0 → 1,1。 若 subplot begin 中使用了 -A+v 选项，则按照列优先顺序依次激活子图 0,0 → 1,0 → 0,1 → 1,1。

subplot set 语法

gmt subplot set [ row,col|index ] [ -Afixedlabel] [ -Cside/clearance ] [ -V[level] ]

可选选项

row,col | index

指定要激活的子图的行列号或索引号。行列号、索引号均从0开始算起。

若不指定子图行列号或索引号，则自动激活“下一个”子图。

-Afixedlabel

设置当前子图的编号，忽略 subplot begin 中 -A 选项设置的自动编号。

这一选项可以用于临时修改单个子图的编号，但该选项只能修改编号字符串， 其余属性（如位置、文本框）等均只能继承自 subplot begin 的 -A 选项。

-Cside/clearance

设置子图的某个边的额外空白量。这些额外的空白量可以用于绘制比例尺、添加额外的文字等。

side 可以取 e w s n 分别代表东西南北四条边。 该选项可以重复多次，对不同边分别设置不同的间距。 subplot begin 该选项对所有子图均有效，而 subplot set 中使用该选项 则仅对当前子图有效。

备注

在子图模式下不能使用 -X 和 -Y，可以使用 -C 作为替代。

subplot end

该命令用于结束当前的子图模式。

在结束子图模式时，其会进行如下操作：

  • 对所有子图进行编号

  • 将绘图原点重置回之前的原点位置

  • 更新历史信息，设置为线性投影，并给出整张图的大小，使得用户可以使用 -DJ 方式 放置colorbar等。

subplot end 语法

gmt subplot end [ -V[level] ]

示例

下面的示例展示了如何设置一张2x2布局的图，并使用不同的方式指定要激活的子图。 不同的设置方式的效果是相同的，用户在使用时可根据需求选择最直观最简便的方式。

方法1: 使用 subplot set 指定子图行列号

注意行列号均从0开始。

gmt begin map
    gmt subplot begin 2x2 -Fs5c/2.5c -A
    gmt subplot set 0,0
    gmt basemap -R0/10/0/10 -Baf
    gmt subplot set 0,1
    gmt basemap -R0/10/0/10 -Baf
    gmt subplot set 1,0
    gmt basemap -R0/10/0/10 -Baf
    gmt subplot set 1,1
    gmt basemap -R0/10/0/10 -Baf
    gmt subplot end
gmt end show
../../_images/c1f71d37418326d45d74a7ecc074761a.png

方法2: 使用 subplot set 指定子图索引号

注意子图索引号从0开始:

gmt begin map
    gmt subplot begin 2x2 -Fs5c/2.5c -A
    gmt subplot set 0
    gmt basemap -R0/10/0/10 -Baf
    gmt subplot set 1
    gmt basemap -R0/10/0/10 -Baf
    gmt subplot set 2
    gmt basemap -R0/10/0/10 -Baf
    gmt subplot set 3
    gmt basemap -R0/10/0/10 -Baf
    gmt subplot end
gmt end show

方法3: 使用 subplot set 但不指定子图号

每次使用 subplot set 但不指定子图行列号或索引号，则会自动激活“下一个”子图:

gmt begin map
    gmt subplot begin 2x2 -Fs5c/2.5c -A
    gmt subplot set
    gmt basemap -R0/10/0/10 -Baf
    gmt subplot set
    gmt basemap -R0/10/0/10 -Baf
    gmt subplot set
    gmt basemap -R0/10/0/10 -Baf
    gmt subplot set
    gmt basemap -R0/10/0/10 -Baf
    gmt subplot end
gmt end show

方法4: 使用 -c 选项

-c 选项 的功能与 subplot set 类似，可以用于激活指定的子图。 其后可以接子图行列号或索引号，也可以只使用 -c 自动激活下一个子图:

gmt begin map
    gmt subplot begin 2x2 -Fs5c/2.5c -A
    gmt basemap -R0/10/0/10 -Baf -c
    gmt basemap -R0/10/0/10 -Baf -c
    gmt basemap -R0/10/0/10 -Baf -c
    gmt basemap -R0/10/0/10 -Baf -c
    gmt subplot end
gmt end show

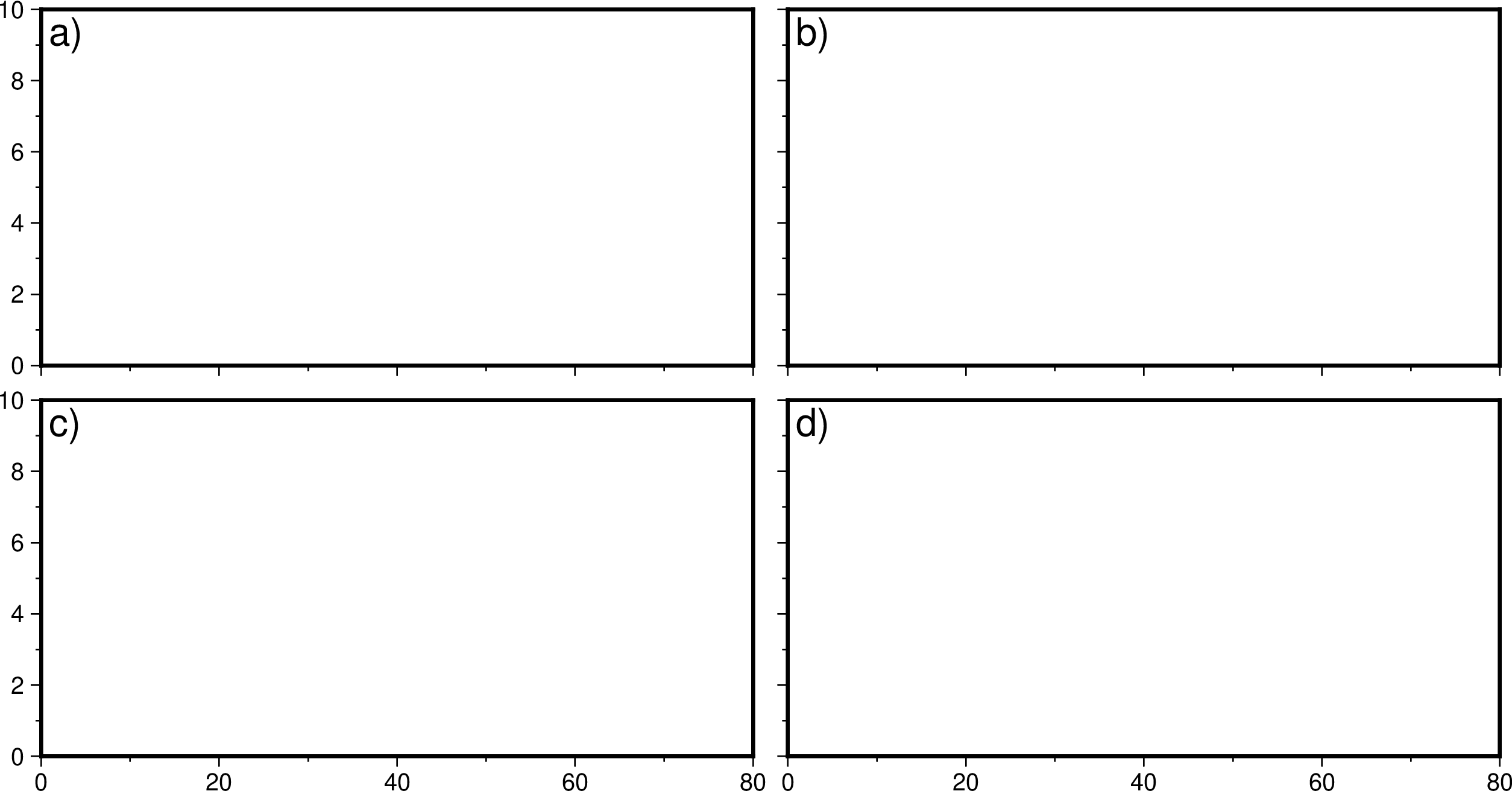

下面展示了如何设置一个2x2的图，并设置共用X和Y轴:

gmt begin panels
  gmt subplot begin 2x2 -Fs10c/5c -M5p -A -SCb -SRl -Bwstr -R0/80/0/10
    gmt subplot set
    gmt basemap
    gmt subplot set
    gmt basemap
    gmt subplot set
    gmt basemap
    gmt subplot set
    gmt basemap
  gmt subplot end
gmt end show
../../_images/14393c646c5b31d2284edcaf4fa1df39.png

下面的示例展示了如何绘制一个不完全规则的子图。这个示例中，实际上只使用了子图0、 2、3，而第一张图同时占据了子图0和1的空间。在这种情况下，GMT的自动编号功能无法 正确编号，因而需要在 subplot set 中为每个子图单独指定编号。

gmt begin map
    gmt subplot begin 2x2 -Fs5c/3c -A -M0

    gmt subplot set 0
    gmt basemap -R0/20/0/10 -JX11.2c/3c -Baf -BWSen

    gmt subplot set 2 -A'(b)'
    gmt basemap -R0/20/0/10 -JX? -Baf -BWSen

    gmt subplot set 3 -A'(c)'
    gmt basemap -R0/20/0/10 -JX? -Baf -BWSen

    gmt subplot end
gmt end show
../../_images/054f764c3127b0e45f064c1fddaf13ed.png
