velo
- 官方文档:
- 简介:
在地图上绘制速度矢量、各向异性矢量、应变十字和旋转楔形图
从文件或标准输入读取数据值，并在地图上绘制所选的大地测量符号。 可以选择速度矢量及其不确定度、旋转楔形及其不确定度、各向异性矢量或应变十字。 符号的填充或其轮廓可以基于固定参数或通过颜色查找表 CPT 进行着色。
四种不同的测量符号：旋转楔形、带有矢量的速度误差椭圆、各向异性矢量和应变十字。前两种符号可以为主符号及其误差部分分别选择颜色和画笔属性。
语法
gmt velo
[ table ]
-Sformat[scale][/args][+ffont]
[ -Aparameters ]
[ -B[p|s]parameters ]
[ -Ccpt]
[ -Dscale ]
[ -Efill ]
[ -Gfill ]
[ -H[scale] ]
[ -I[intens] ]
[ -Jparameters ]
[ -L[pen[+c[f|l]]] ]
[ -N ]
[ -Rwest/east/south/north[+r][+uunit] ]
[ -U[stamp] ]
[ -V[level] ]
[ -W[pen][+c[f|l]] ]
[ -X[a|c|f|r][xshift] ]
[ -Y[a|c|f|r][yshift] ]
[ -Z[m|e|n|u][+e] ]
[ -dinodata[+ccol] ]
[ -eregexp ]
[ -hheaders ]
[ -iflags ]
[ -pflags ]
[ -qiflags ]
[ -ttransp ]
[ -:[i|o] ]
[ --PAR=value ]
输入数据
- table
一个或多个ASCII或二进制表数据。若不提供表数据，则会从标准输入中读取。
必须选项
- -S
- -S
决定要绘制哪一种符号，及其输入数据的格式。 缩放比例的单位均为“每长度单位的数据单位”，尺寸则以长度单位表示，默认长度单位受 PROJ_LENGTH_UNIT 控制。 可以自行指定单位为 c 、 i 或 p 。
- -Se[velscale/]confidence[+ffont]
速度矢量，以椭圆表示不确定度。 velscale 设置速度箭头的缩放比例。如果未给出 velscale ，则数据文件中必须有 velscale 列。 confidence 设置椭圆的二维置信区间的极限，例如 0.95 代表 95% 置信椭圆。 使用 +f 设置标注文本的字体和大小 [默认值 9p,Helvetica,black]。给定 +f0 则禁用标注文本。 箭头将使用
-W选项指定的画笔属性绘制，箭头头部通过-G填充。 椭圆使用-E选项填充 [默认透明]，如果使用-L，则使用选定的画笔绘制其轮廓（若-L未指定，则使用-W）。 注意：如果 confidence 不为零且既未设置-L也未设置-E，则使用-W（或默认值）绘制椭圆轮廓。 输入数据中每列的含义为：起点的经度
起点的纬度
矢量的东向分量
矢量的北向分量
东向分量的不确定度（1-sigma）
北向分量的不确定度（1-sigma）
东向分量和北向分量的 correlation
标注文本（可选）
- -Sn[barscale]
绘制各向异性矢量。 barscale 设置缩放比例。如果未给出 barscale ，则数据文件中必须有 barscale 列。 矢量头参数 shape 默认为 0.1,可以使用
-A的附加参数 +hshape 进行修改。 输入数据中每列的含义为：经度
纬度
各向异性矢量的东向分量
各向异性矢量的北向分量
- -Sr[velscale/]confidence[+ffont]
与 -Se 类似，区别在于输入文件不同：
起点的经度
起点的纬度
矢量的东向分量
矢量的北向分量
椭圆的半长轴
椭圆的半短轴
椭圆的长轴相对于水平方向逆时针旋转的角度
标注文本（可选）
- -Sw[wedgescale/]wedgemag
旋转楔形图，由两个同心扇形组成。一个扇形是旋转楔形图本身，另一个扇形则表示不确定度。 wedgescale 设置旋转楔形的半径。不确定度扇形的半径固定为旋转楔形的半径的三分之二。 如果未给出 wedgescale ，则数据文件中必须有 wedgescale 列。 使用
-G设置楔形的填充色，使用-E设置不确定度扇形的填充色。输入数据中每列的含义为：经度
纬度
楔形表示的年旋转率，单位 rad/yr
不确定度(1-sigma)，单位 rad/yr
楔形的扇形角度为年旋转率乘以 wedgemag ，不确定度的扇形角度为不确定度乘以 wedgemag 再乘以 2（即 2-sigma）。 绘制时，固定从正北开始，顺时针绘制楔形对应的扇形。再以楔形的结束角度为中心，向顺时针和逆时针两个方向绘制不确定度扇形(2-sigma)。

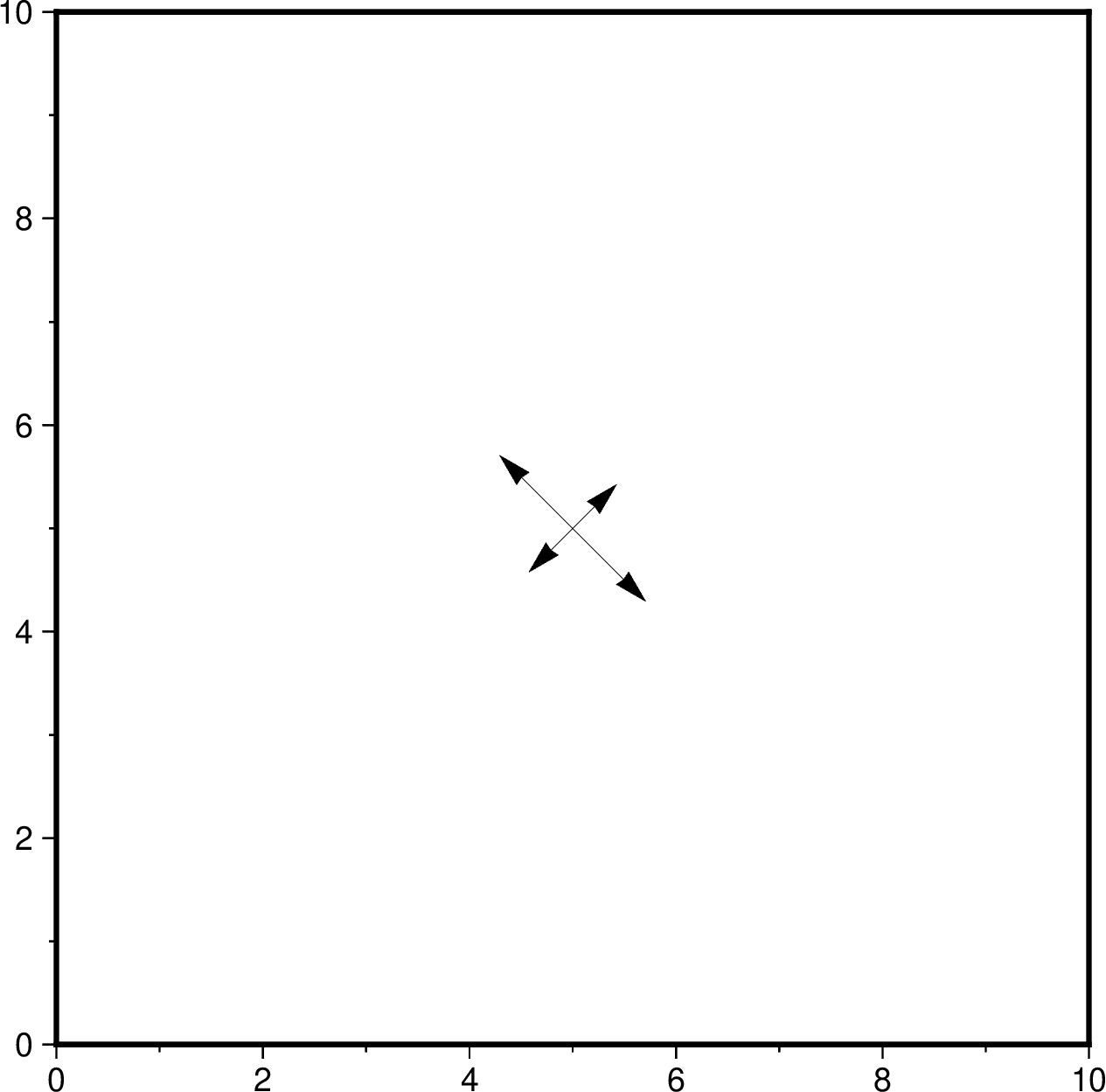

- -Sx[cross_scale]
绘制应变十字线。 cross_scale 控制十字线的大小。如果未给出 cross_scale ，则数据文件中必须有 cross_scale 列。输入文件中每列的含义为：
经度
纬度
eps1：应变张量的最大本征值，扩张为正，压缩为负
eps2：应变张量的最小本征值，扩张为正，压缩为负
eps2的方位角（北方向顺时针旋转的角度）
可选选项
- -A
- -Aparameters
修改矢量的属性。例如令 parameters = 0.3c 设置矢量头的大小。注意默认情况下，矢量头的大小不随着矢量线的长度变化而变化。 当矢量线过短时，会出现矢量箭头不绘制的情况。此时可以添加 +nnorm 属性让箭头大小随矢量成比例变化。 更多设置和详细说明见 矢量/箭头 一节。
- -B
- -Bparameters
设置底图边框和轴属性。 (参数详细介绍)
- -C
- -D
- -Dscale
控制 -Se 和 -Sr 以及 -Sw 中不确定度的缩放。
- -E
- -Efill
设置 -Se 和 -Sr 中速度误差椭圆的填充色，或 -Sw 中不确定度扇形的填充色。不设置本项则为透明。 注意： 使用
-C和-Z+e 将会根据-Z设置的数值从 CPT 中查找填充色。此时本选项无效。
- -G
- -H
- -H[scale]
使用 scale 作为缩放比例对符号大小和画笔宽度进行缩放。如果不指定 scale 则输入数据中必须要提供一列 scale 数据列，位置在 z 和 size 列之后。
- -I
- -Iintens
提供光照强度 intens （范围 ±1 之间），通过模拟光照来调节符号的填充颜色 [默认无]。 如果未提供光照强度值，将从输入数据中读取 intens 列。
- -J
- -Jprojection
设置地图投影方式。 (参数详细介绍)
- -L
- -L[pen[+c[f|l]]]
绘制椭圆和旋转楔形的轮廓。不指定画笔属性 pen 则默认使用
-W设置的画笔属性。附加 +cl 则
-C设置的 CPT 将控制画笔的颜色。附加 +cf 则 CPT 文件的颜色仅应用于误差填充 [默认]。
附加 +c 则会将 CPT 设置同时应用于画笔和填充的颜色。
- -N
- -N
不跳过区域范围外的符号
- -R
- -Rxmin/xmax/ymin/ymax[+r][+uunit]
指定数据范围。 (参数详细介绍)
- -U
- -U[label][+c][+jjust][+odx/dy]
在图上绘制GMT时间戳logo。 (参数详细介绍)
- -V
- -V[level]
设置 verbose 等级 [w]。 (参数详细介绍)
- -W
- -W[pen][+c[f|l]]
设置速度箭头、椭圆轮廓和断层面边缘的画笔属性 [默认值：宽度 = 0.25p，颜色 = 黑色，样式 = 实线]。
附加 +cl 则
-C设置的 CPT 将控制画笔的颜色。附加 +cf 则 CPT 文件的颜色仅应用于误差填充 [默认]。
附加 +c 则会将 CPT 设置同时应用于画笔和填充的颜色。
- -X
- -Y
-X[a|c|f|r][xshift[u]]
- -Y[a|c|f|r][yshift[u]]
移动绘图原点。 (参数详细介绍)
- -Z
- -Z[m|e|n|u][+e]
选择与
-C配合使用设置填充颜色的物理量。可选择：m ：矢量长度或楔形的旋转率
e ：东西方向速度
n ：南北方向速度
u ：用户提供的数据列（位于必需列之后提供）
若要改用相应的不确定度估计值（即矢量不确定度或楔形的不确定度）来查询颜色并为误差椭圆或楔形着色，请附加 +e 。
- -di
- -dinodata
将输入数据某些特定值当作NaN。 (参数详细介绍)
- -e
- -e[~]"pattern" | -e[~]/regexp/[i]
筛选或剔除匹配指定模式的数据记录。 (参数详细介绍)
- -h
- -h[i|o][n][+c][+d][+msegheader][+rremark][+ttitle]
在读/写数据时跳过文件开头的若干个记录。 (参数详细介绍)
- -i
- -icols[+l][+sscale][+ooffset][,...][,t[word]]
对输入的数据进行列选择以及简单的代数运算。 (参数详细介绍)
- -p
- -p[x|y|z]azim[/elev[/zlevel]][+wlon0/lat0[/z0]][+vx0/y0]
设置3D透视视角。 (参数详细介绍)
- -qi
- -qi[~]rows[+ccol][+a|f|s]
筛选输入的行或数据范围。 (参数详细介绍)
- -t
- -t[transp]
设置图层透明度（百分比）。取值范围为0（不透明）到100（全透明）。 (参数详细介绍)
- -:
- -:[i|o]
交换输入或输出数据的前两列。 (参数详细介绍)
- -^ 或 -
显示简短的帮助信息，包括模块简介和基本语法信息（Windows下只能使用 -）
- -+ 或 +
显示帮助信息，包括模块简介、基本语法以及模块特有选项的说明
- -? 或无参数
显示完整的帮助信息，包括模块简介、基本语法以及所有选项的说明
- --PAR=value
临时修改GMT参数的值，可重复多次使用。参数列表见 配置参数
数据列顺序
-S 选项决定了输入数据需要多少个数据列。
此外，使用 -H 、 -I 和 -t 选项，
以及不带 size 的 -S 选项或通过 -Zu 选择用于颜色查询的用户列，都需要额外的数据列。
数据列的顺序是固定的，与选项出现的顺序无关。数据列要求按以下顺序排列:
lon lat symbol-columns [usercol] [size] [scale] [intens] [transp [transp2]] [trailing-text]
其中 symbol-columns 代表 -S 选项通常需要的列。方括号中的项是可选的，受对应选项的控制。尾部文本始终是可选的。
注意：可以使用 -i 来重新排列数据记录以匹配预期的格式。
示例

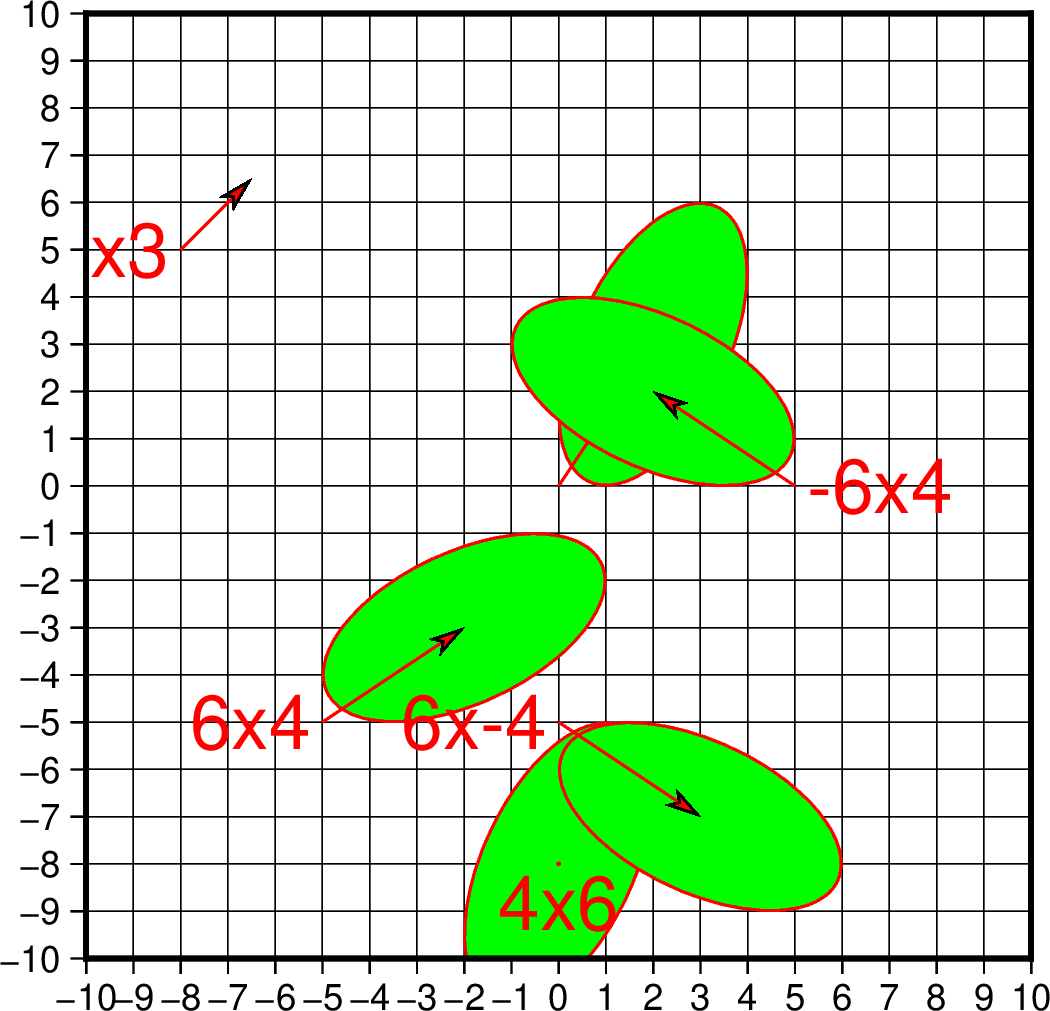

生成带有绿色椭圆的大红色箭头，并带有红色轮廓。请注意，39% 的置信度缩放将生成一个正好嵌入在尺寸为 Esig 乘以 Nsig 的矩形内的椭圆：
#!/usr/bin/env bash
gmt begin velo_ex1
gmt velo -R-10/10/-10/10 -W0.6p,red -Egreen -L -Se0.2/0.39/18 -B1g1 -Jx0.4/0.4 -A0.3c+p1p+e+gred << EOF
#Long. Lat. Evel Nvel Esig Nsig CorEN SITE
#(deg) (deg) (mm/yr) (mm/yr)
0. -8. 0.0 0.0 4.0 6.0 0.500 4x6
-8. 5. 3.0 3.0 0.0 0.0 0.500 3x3
0. 0. 4.0 6.0 4.0 6.0 0.500
-5. -5. 6.0 4.0 6.0 4.0 0.500 6x4
5. 0. -6.0 4.0 6.0 4.0 -0.500 -6x4
0. -5. 6.0 -4.0 6.0 4.0 -0.500 6x-4
EOF
gmt end show
velo示例图1

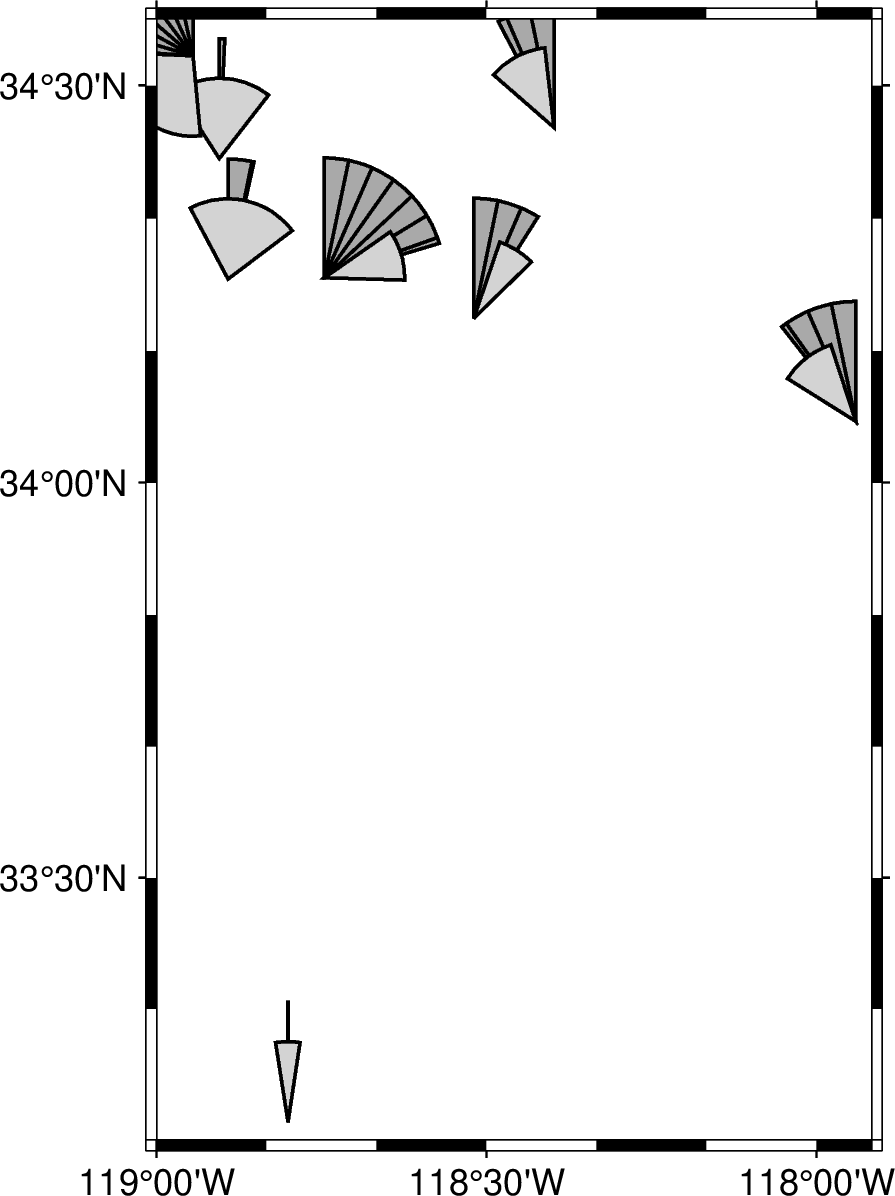

绘制加利福尼亚州西横向山脉（Western Transverse Ranges）的一些残余旋转速率。楔形将呈现为深灰色，并使用浅灰色楔形表示 2-sigma 不确定度：
#!/usr/bin/env bash
gmt begin velo_ex2
gmt velo -Sw0.4i/1.e7 -W0.75p -Gdarkgray -Elightgray -D2 -Jm2.2i -Ra -Baf -BWeSn << EOF
#lon lat spin(rad/yr) spin_sigma (rad/yr)
241.4806 34.2073 5.65E-08 1.17E-08
241.6024 34.4468 -4.85E-08 1.85E-08
241.0952 34.4079 4.46E-09 3.07E-08
241.2542 34.2581 1.28E-07 1.59E-08
242.0593 34.0773 -6.62E-08 1.74E-08
241.0553 34.5369 -2.38E-07 4.27E-08
241.1993 33.1894 -2.99E-10 7.64E-09
241.1084 34.2565 2.17E-08 3.53E-08
EOF
gmt end show
velo示例图2
Kurt L. Feigl, Department of Geology and Geophysics at University of Wisconsin-Madison, Madison, Wisconsin, USA
