GMT 中文效果演示

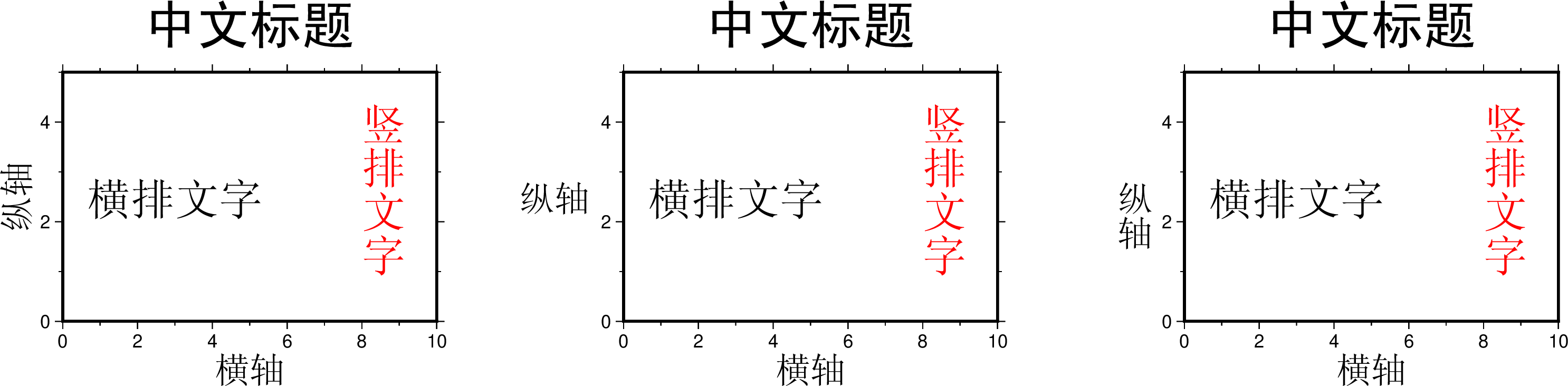

中文文字

本例中展示了如何在绘图时使用中文标签和中文标题，以及如何打印横排和竖排的中文。

• 左图中 Y 轴标签与纵轴平行

• 中图中 Y 轴标签与 X 轴平行

• 右图中 Y 轴标签单独绘制并使用了竖排中文字体。

gmt begin chinese-texts png

# 设置中文字体配置文件 cidfmap 的目录，Windows 下无需此设置
gmt set PS_CONVERT="C-I${HOME}/.gmt"

# 左图
gmt set FONT_TITLE 24p,41,black FONT_LABEL 16p,39,black
gmt basemap -R0/10/0/5 -JX6c/4c -Bxaf+l"横轴" -Byaf+l"纵轴" -BWSen+t"中文标题"
gmt text -F+f << EOF
3 2.5 20p,39,black 横排文字
8 4.0 20p,43,red   竖排文字
EOF

# 中图
gmt set FONT_TITLE 24p,41,black FONT_LABEL 16p,39,black
gmt basemap -R0/10/0/5 -JX6c/4c -Bxaf+l"横轴" -Byaf+L"纵轴" -BWSen+t"中文标题" -X9c
gmt text -F+f << EOF
3 2.5 20p,39,black 横排文字
8 4.0 20p,43,red   竖排文字
EOF

# 右图
gmt set FONT_TITLE 24p,41,black FONT_LABEL 16p,39,black
gmt basemap -R0/10/0/5 -JX6c/4c -Bxaf+l"横轴" -BWSen+t"中文标题" -X9c
gmt basemap -Byaf+L"纵轴" -BW --FONT_LABEL=16p,43,black --MAP_LABEL_OFFSET=20p
gmt text -F+f << EOF
3 2.5 20p,39,black 横排文字
8 4.0 20p,43,red   竖排文字
EOF

gmt end show

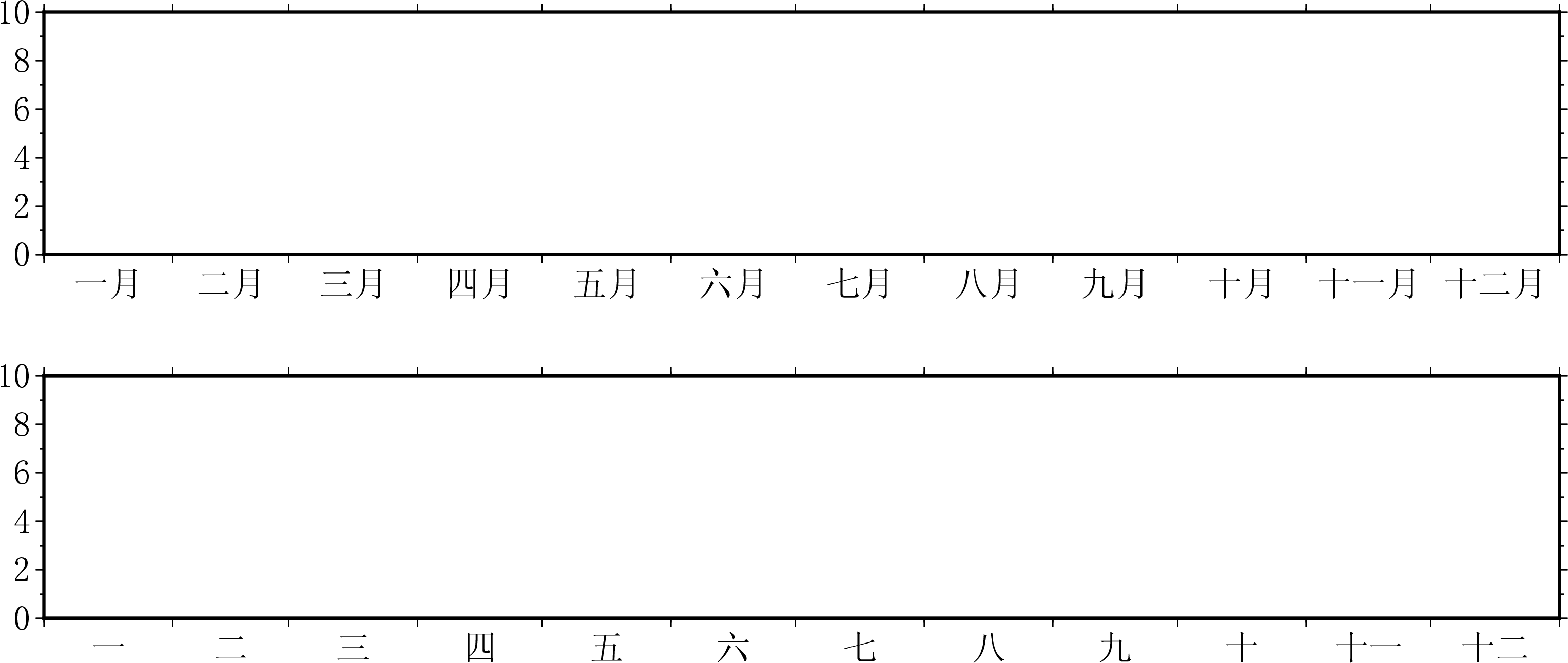

中文月份

GMT 可以绘制中文的月份。

Linux 和 macOS 用户需要先修改 GMT 中文语言文件的字符编码（Windows 用户不需要）:

# 进入 GMT 语言定义文件所在目录
cd `gmt --show-sharedir`/localization

# 备份中文语言文件
cp gmt_cn1.locale gmt_cn1.locale_old

# 将中文编码方式从默认的 GB2312 修改为 UTF8 编码，这样才能正常显示中文月份，星期，指南针等
iconv -f GBK -t UTF8 gmt_cn1.locale_old > gmt_cn1.locale

设置 GMT_LANGUAGE 为中文（即 cn1），并设置标注字体为中文。

gmt begin chinese-months png

    # 设置中文字体配置文件 cidfmap 的目录，Windows 下无需此设置
    gmt set PS_CONVERT="C-I${HOME}/.gmt"
    # 设置 GMT 语言为中文
    gmt set GMT_LANGUAGE cn1
    # 设置标注的字体为中文字体
    gmt set FONT_ANNOT_PRIMARY 16p,39,black

    # FORMAT_TIME_PRIMARY_MAP 为 full 表示显示“一月”
    gmt set FORMAT_DATE_MAP o FORMAT_TIME_PRIMARY_MAP full
    gmt basemap -R1997T/1998T/0/10 -JX25c/4c -Bpxa1O -Byaf -BWSen

    # FORMAT_TIME_PRIMARY_MAP 为 abbreviated 表示显示“一”
    gmt set FORMAT_DATE_MAP o FORMAT_TIME_PRIMARY_MAP abbreviated
    gmt basemap -R1997T/1998T/0/10 -JX25c/4c -Bpxa1O -Byaf -BWSen -Y-6c

gmt end show

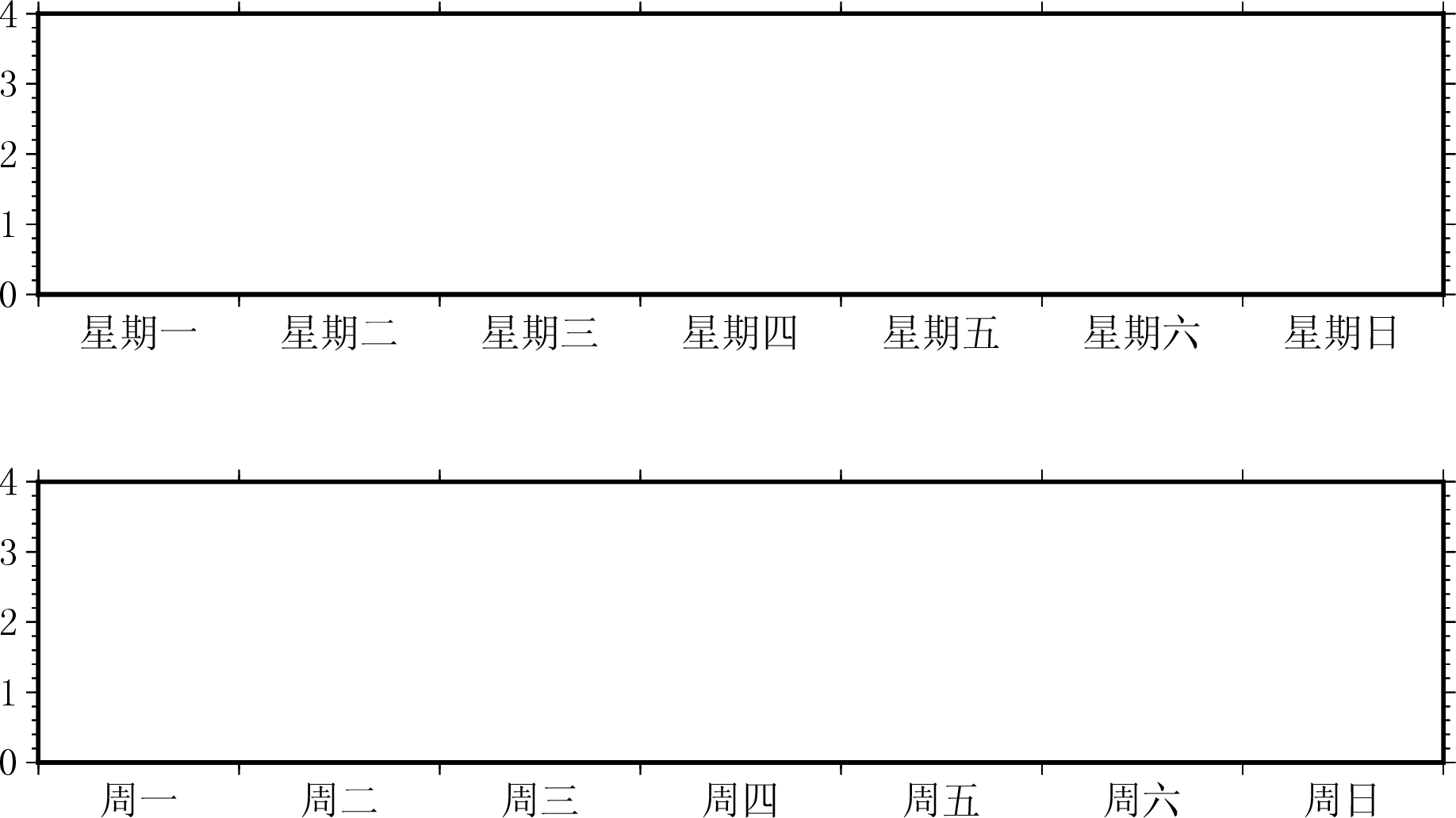

中文星期

GMT 支持中文的星期。要想使用中文表示星期几，需要设置 GMT_LANGUAGE 为中文，即 cn1，并设置标注的字体为中文。

gmt begin chinese-weeks png

    # 设置中文字体配置文件 cidfmap 的目录，Windows 下无需此设置
    gmt set PS_CONVERT="C-I${HOME}/.gmt"
    # 设置 GMT 语言为中文
    gmt set GMT_LANGUAGE cn1
    # 设置标注的字体为中文字体
    gmt set FONT_ANNOT_PRIMARY 12p,39

    # FORMAT_TIME_PRIMARY_MAP 为 full 表示显示“星期一”
    gmt set FORMAT_DATE_MAP u FORMAT_TIME_PRIMARY_MAP full
    gmt basemap -R1969-7-21T/1969-7-28T/0/4 -JX15c/3c -Bpxa1K -Byaf -BWSen

    # FORMAT_TIME_PRIMARY_MAP 为 abbreviated 表示显示“周一”
    gmt set FORMAT_DATE_MAP u FORMAT_TIME_PRIMARY_MAP abbreviated
    gmt basemap -R1969-7-21T/1969-7-28T/0/4 -JX15c/3c -Bpxa1K -Byaf -BWSen -Y-5c

gmt end show

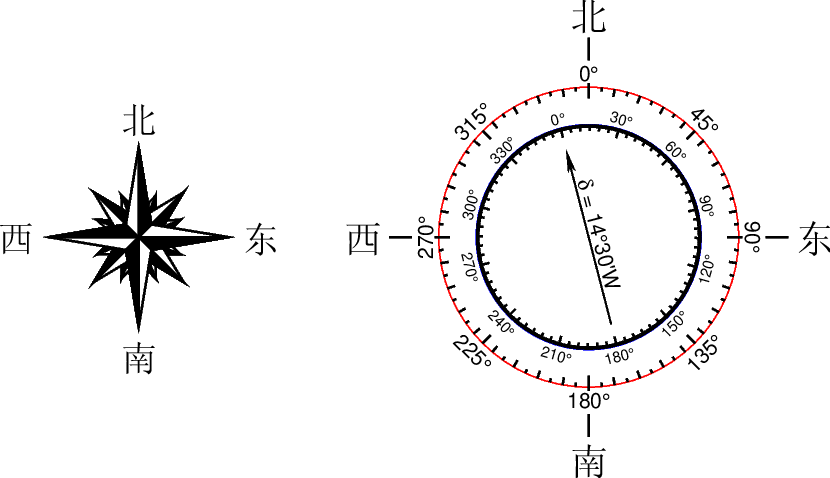

中文玫瑰图

GMT 绘制的玫瑰图同样支持中文，但除设置 GMT_LANGUAGE 为中文，即 cn1 外，由于 GMT 自带的 gmt_cn1.locale 文件中没有给出方向的汉化，因此用户需手动修改上述转换编码后的文件（见 中文月份 ），将其最后四行替换为如下四行:

C   1       West            W       西
C   2       East            E       东
C   3       South           S       南
C   4       North           N       北

gmt begin chinese-compass png

    # 设置中文字体配置文件 cidfmap 的目录，Windows 下无需此设置
    gmt set PS_CONVERT="C-I${HOME}/.gmt"
    # 设置 GMT 语言为中文
    gmt set GMT_LANGUAGE cn1
    # 设置标注的字体为中文字体
    gmt set FONT_TITLE 12p,39
    # 方向玫瑰图
    gmt basemap -R-7/7/-5/5 -Tdg0/0+w0.6i+f3+l+jCM
    # 磁场玫瑰图
    gmt basemap -R-7/7/-5/5 -Tmg0/0+w1i+d-14.5+t45/10/5+i0.25p,blue+p0.25p,red+l+jCM -X1.5i

gmt end show
