Linux/macOS 下的 GMT 中文支持

本文介绍如何让 GMT 在 Linux/macOS 下支持中文。

ghostscript的中文支持

Linux 的中文字体较少,这里使用 Windows 下提供的四个基本字体:宋体、仿宋、黑体和楷体。 对于 Windows 和 Linux/macOS 的其他中文字体甚至日韩字体来说,方法类似。

首先在 ~/.gmt 新建一个目录,用于存放字体文件和配置文件:

$ mkdir -p ~/.gmt/winfonts

从 Windows 的系统字体目录(通常是 C:\Windows\Fonts )中,找到以下四种基本字体的字体文件:宋体(simsun.ttc)、仿宋(simfang.ttf)、黑体(simhei.ttf)和楷体(simkai.ttf)并复制到刚才新建的 ~/.gmt/winfonts/ 目录下。

~/.gmt 目录下创建字体配置文件 cidfmap (ghostscript无法直接识别 ${HOME} 变量,所以请将下列语句复制粘贴到终端中执行):

cat > ~/.gmt/cidfmap << EOF
/STSong-Light <</FileType /TrueType /Path (${HOME}/.gmt/winfonts/simsun.ttc) /SubfontId 0 /CSI [(GB1) 4] >> ;
/STFangsong-Light <</FileType /TrueType /Path (${HOME}/.gmt/winfonts/simfang.ttf) /SubfontId 0 /CSI [(GB1) 4] >> ;
/STHeiti-Regular <</FileType /TrueType /Path (${HOME}/.gmt/winfonts/simhei.ttf) /SubfontId 0 /CSI [(GB1) 4] >> ;
/STKaiti-Regular <</FileType /TrueType /Path (${HOME}/.gmt/winfonts/simkai.ttf) /SubfontId 0 /CSI [(GB1) 4] >> ;
EOF

GMT的中文支持

~/.gmt下创建字体配置文件 PSL_custom_fonts.txt:

$ touch ~/.gmt/PSL_custom_fonts.txt
# Linux系统
$ gedit ~/.gmt/PSL_custom_fonts.txt
# macOS系统
$ open ~/.gmt/PSL_custom_fonts.txt

打开 GMT 字体配置文件,在文件中加入如下语句:

STSong-Light--UniGB-UTF8-H  0.700    1
STFangsong-Light--UniGB-UTF8-H  0.700    1
STHeiti-Regular--UniGB-UTF8-H   0.700   1
STKaiti-Regular--UniGB-UTF8-H   0.700   1
STSong-Light--UniGB-UTF8-V  0.700    1
STFangsong-Light--UniGB-UTF8-V  0.700    1
STHeiti-Regular--UniGB-UTF8-V   0.700   1
STKaiti-Regular--UniGB-UTF8-V   0.700   1

这几句话分别添加了宋体、仿宋、黑体和楷体四种字体的横排(H)和竖排(V)两种方式。

gmt text -L 命令查看 GMT 当前的字体配置:

$ gmt text -L
Font #  Font Name
------------------------------------
0   Helvetica
1   Helvetica-Bold
...    ......
39 STSong-Light--UniGB-UTF8-H
40 STFangsong-Light--UniGB-UTF8-H
41 STHeiti-Regular--UniGB-UTF8-H
42 STKaiti-Regular--UniGB-UTF8-H
43 STSong-Light--UniGB-UTF8-V
44 STFangsong-Light--UniGB-UTF8-V
45 STHeiti-Regular--UniGB-UTF8-V
46 STKaiti-Regular--UniGB-UTF8-V

其中 39-46 号字体为新添加的中文字体。 以后要用中文字体时,需要用这些编号来指定字体,也许你的机器上的编号和这里不同。

GMT 中文测试

备注

凡是使用到中文字体的画图脚本,都应该设置字体配置文件 cidfmap 所在的目录:

gmt set PS_CONVERT="C-I字体配置文件cidfmap所在的目录"

此外 GMT 6.x 目前在处理中文时存在 BUG,可能会出现某些中文正常显示,某些 不正常显示的情况。需要使用如下命令来避免这一 BUG:

gmt set PS_CHAR_ENCODING Standard+

请自行确认你的中文字体编号。如果编号不是 39 到 46,请自行修改以下测试脚本。

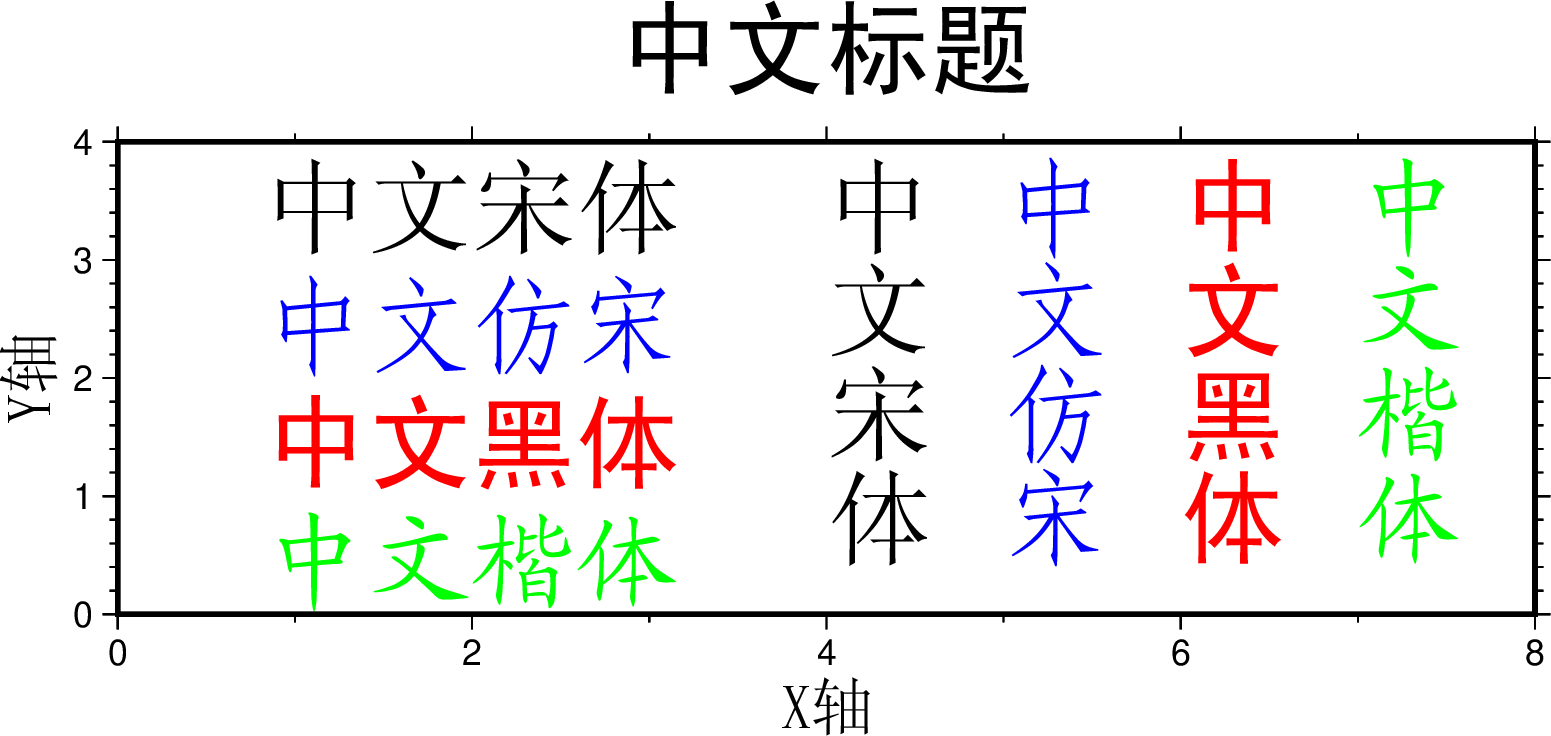

测试脚本和成图效果如下:

#!/usr/bin/env bash
gmt begin GMT_Chinese png,pdf
# 设置中文字体配置文件 cidfmap 的目录
gmt set PS_CONVERT="C-I${HOME}/.gmt/"

# GMT 处理中文存在一些已知BUG
# 需要设置 PS_CHAR_ENCODING 为 Standard+ 以绕过这一BUG
gmt set PS_CHAR_ENCODING Standard+
gmt set FONT_TITLE 25p,41,black
gmt set FONT_LABEL 15p,39,black

gmt text -R0/8/0/4 -JX12c/4c -Bxaf+l"X轴" -Byaf+l"Y轴" -BWSen+t"中文标题" -F+f << EOF
2 3.5 25p,39,black 中文宋体
2 2.5 25p,40,blue  中文仿宋
2 1.5 25p,41,red   中文黑体
2 0.5 25p,42,green 中文楷体
4 3.5 25p,43,black 中文宋体
5 3.5 25p,44,blue  中文仿宋
6 3.5 25p,45,red   中文黑体
7 3.5 25p,46,green 中文楷体
EOF
gmt end show
../../_images/a197fa2941cfe47b94fa2b2e6f8524e1.png

备注

生成的 PNG、JPG 格式的图片中可正常显示中文。 对于 PDF 格式,macOS 自带的预览工具无法正常显示中文, Adobe PDF Reader 可以正常显示中文,但竖排字体可能出现错位。
