MAP参数

边框相关参数

MAP_FRAME_TYPE

底图边框类型 [fancy]

可选值包括 inside|plain|graph|fancy|fancy+

  • 通常,地理投影默认使用 fancy 边框类型,而笛卡尔投影则默认使用 plain 边框类型。但某些地理投影比较特殊,只能使用 plain 边框类型。

  • fancy+ 相对于 fancy 的区别在于,边框的拐角为圆角

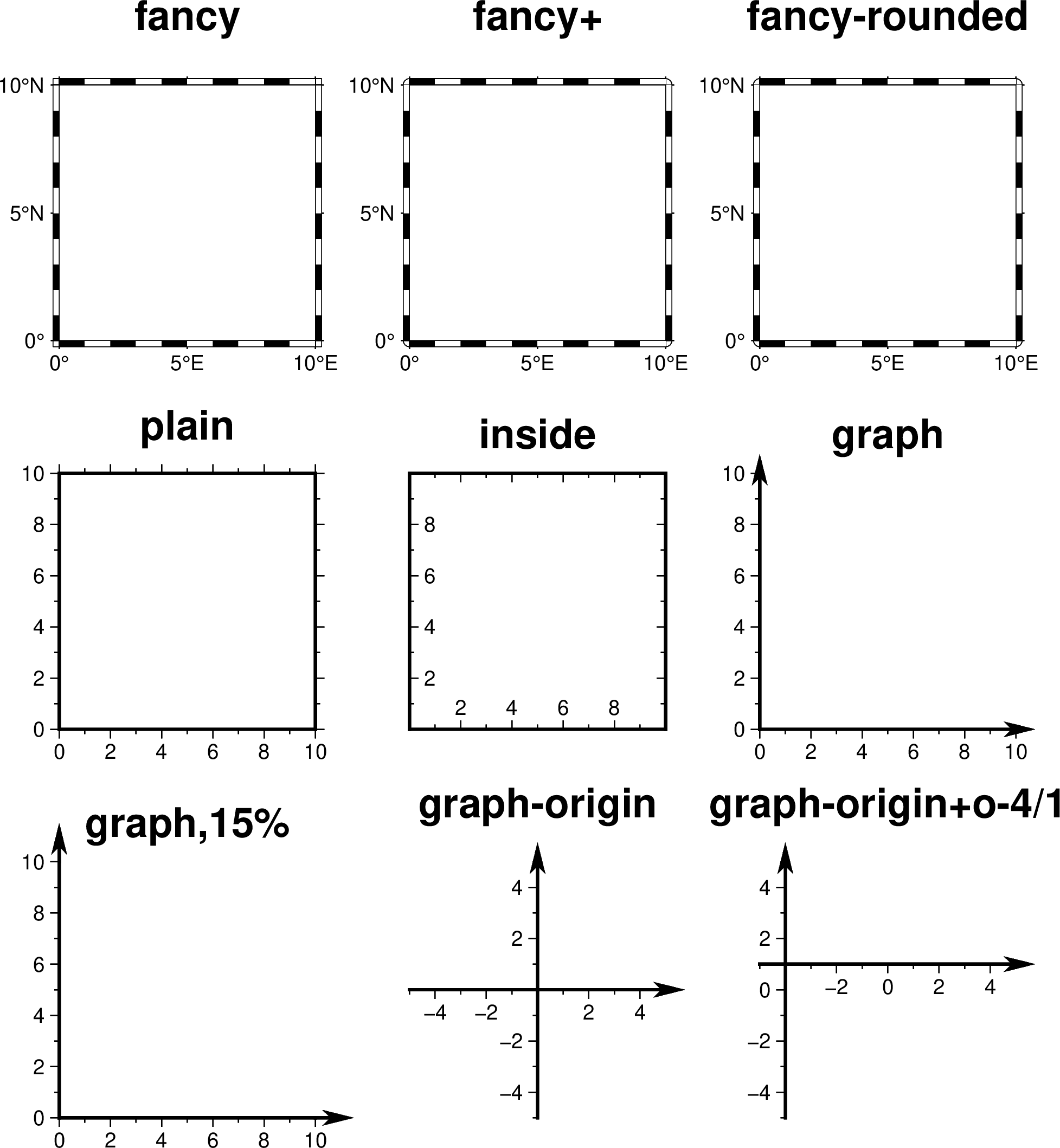

下图给出了不同的底图边框类型的效果:

Source Code

../../_images/d44026c69907320e8680c507fffc6066.png

对于 graph 类型,默认箭头的顶端超过坐标轴顶点7.5%。可以通过使用 graph,length[%] 的方式指定超过的长度或百分比。坐标轴的宽度由 MAP_FRAME_WIDTH 决定,箭头的长度和宽度则分别是该宽度的10倍和5倍。箭头的形状还可以由 MAP_VECTOR_SHAPE 控制。

MAP_FRAME_PEN

底图为笛卡尔坐标系或边框类型为 plain 的地理坐标系时,边框的画笔属性 [thicker,black]

MAP_FRAME_WIDTH

设置底图类型为 fancy 时的边框宽度 [5p]

注意: 该参数对笛卡尔坐标系底图无效。对于 fancy 底图类型,MAP_FRAME_PEN 自动设置为 MAP_FRAME_WIDTH 的0.1倍。

MAP_FRAME_AXES

使用 -B 选项时默认要绘制/标注的轴 [WSENZ]

默认值 WSENZ 表示2D底图下绘制并标注四条边,3D底图下则绘制四条边和一条Z轴。加上 + 则3D底图下会绘制完整的长方体边框。

备注

不建议设置该参数。建议使用 -B 选项控制实际绘制的边,详情见 -B 选项

标注相关参数

MAP_ANNOT_OFFSET

同时设置 MAP_ANNOT_OFFSET_PRIMARYMAP_ANNOT_OFFSET_SECONDARY 的值

MAP_ANNOT_OFFSET_PRIMARY

一级标注的开始位置与刻度尾端间的距离 [5p]

MAP_ANNOT_OFFSET_SECONDARY

二级标注的顶部与一级标注的底部之间的距离 [5p]

MAP_DEGREE_SYMBOL

在地图上绘制“度”时所使用的符号 [degree]

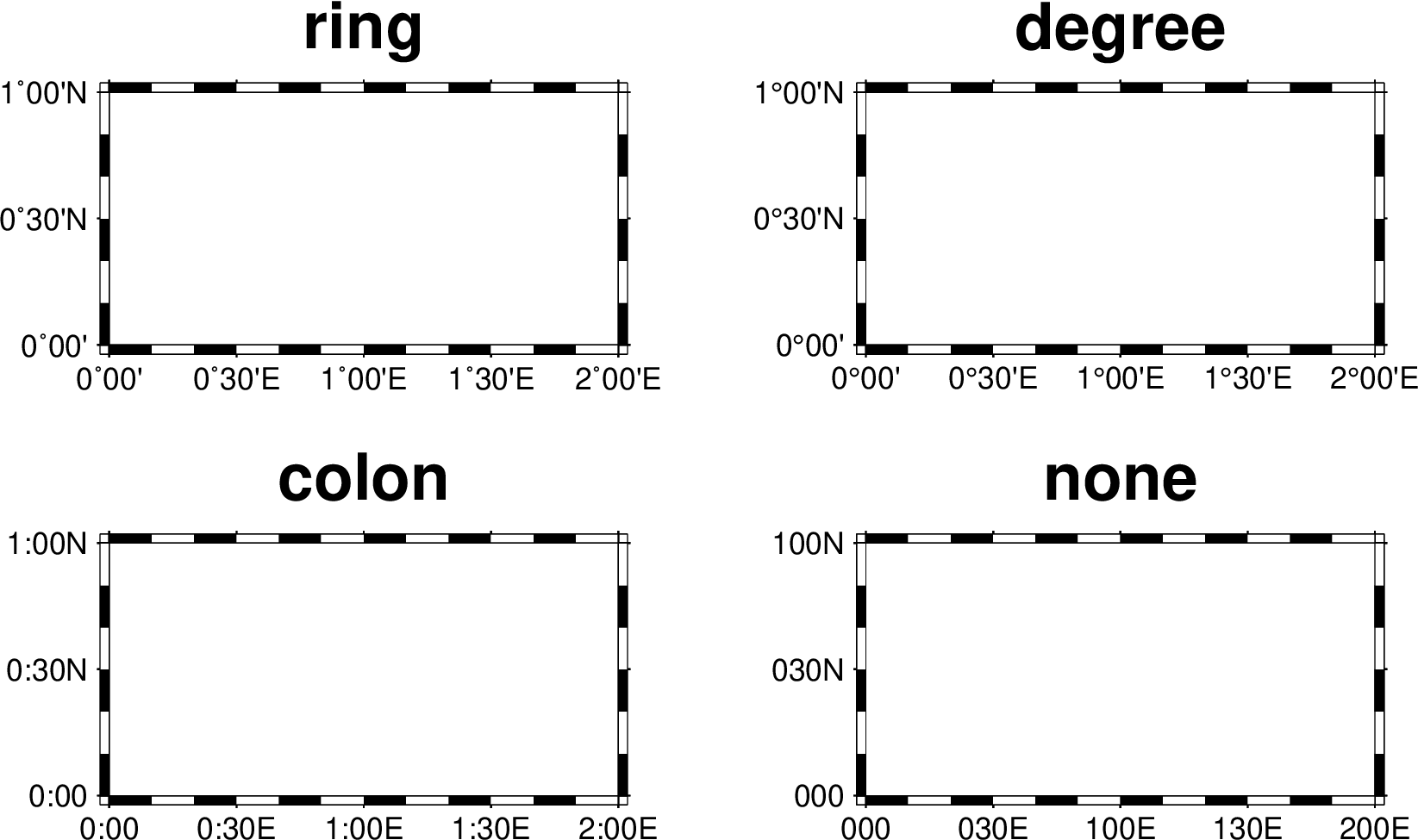

可以取 ring|degree|colon|none。下图给出了取不同值时的绘图效果:

Source Code

../../_images/011e6c6f25e9cf6288eff24da069ec94.png
MAP_ANNOT_ORTHO

控制笛卡尔投影下哪些轴的标注垂直于轴 [we]

该参数可以将 wesnz 做任意组合,以设置每个轴的标注是否垂直于轴。该参数的效果可以被 -B 选项的 +a 子选项所覆盖。

下图给出了取不同值时的绘图效果:

Source Code

../../_images/8f8d4ec0d4cc05a0cbfc078fc043b47d.png

备注

此参数仅对笛卡尔投影有效。对于地理投影,可使用 MAP_ANNOT_OBLIQUE

MAP_ANNOT_OBLIQUE

控制倾斜地理投影下标注和刻度的显示 [anywhere]

该参数可以取如下几个关键词的任何组合,关键词之间以逗号分隔:

  • separate 表示经度仅标注在上边界和下边界,纬度仅标注在左边界和右边界

  • anywhere 表示在任何一个假想的网格线穿过地图边界时均标注

  • lon_horizontal 表示将经度标注水平绘制

  • lat_horizontal 表示将纬度标注水平绘制

  • tick_extend 倾斜的刻度线会扩展使得其长度等于指定刻度线长度

  • tick_normal 忽略网格线与边框的夹角,刻度线总是垂直于底图边框

  • lat_parallel 纬度标注平行于底图边框

MAP_ANNOT_MIN_ANGLE

对于某些倾斜投影方式而言,如果标注的基线与地图边界间的夹角小于该值,则不绘制标注。合理的取值范围为0到90 [20]

MAP_ANNOT_MIN_SPACING

在某些倾斜投影中,相邻两个标注之间的最小距离,若标注的距离小于该值,则不绘制 [0p]

标签相关参数

MAP_LABEL_OFFSET

轴标注底部与轴标签顶部间的距离 [8p]

刻度相关参数

MAP_TICK_PEN

同时设置 MAP_TICK_PEN_PRIMARYMAP_TICK_PEN_SECONDARY 的值

MAP_TICK_PEN_PRIMARY

一级刻度的画笔属性 [thinner,black]

MAP_TICK_PEN_SECONDARY

二级刻度的画笔属性 [thinner,black]

MAP_TICK_LENGTH

同时设置 MAP_TICK_LENGTH_PRIMARYMAP_TICK_LENGTH_SECONDARY 的值

MAP_TICK_LENGTH_PRIMARY

一级刻度的主刻度和次刻度的长度 [5p/2.5p]

若只给定一个长度值,则次刻度的长度假定为主刻度的一半

MAP_TICK_LENGTH_SECONDARY

二级刻度的主刻度和次刻度的长度 [15p/3.75p]

若只给定一个长度值,则次刻度的长度假定为主刻度的25%

网格线相关参数

MAP_GRID_PEN

同时设置 MAP_GRID_PEN_PRIMARYMAP_GRID_PEN_SECONDARY 的值

MAP_GRID_PEN_PRIMARY

一级网格线的线条属性 [0.25p,black]

MAP_GRID_PEN_SECONDARY

二级网格线的线条属性 [thinner,black]

MAP_GRID_CROSS_SIZE

同时设置 MAP_GRID_CROSS_SIZE_PRIMARYMAP_GRID_CROSS_SIZE_SECONDARY 的值

MAP_GRID_CROSS_SIZE_PRIMARY

一级网格十字线的大小 [0p]

  • 0表示绘制连续的网格线

  • 非零值表示绘制对称的网格十字线

  • 负值表示非对称网格十字线,即只绘制远离赤道和本初子午线的刻度

MAP_GRID_CROSS_SIZE_SECONDARY

二级网格十字线的大小 [0p]

  • 0表示绘制连续的网格线

  • 非零值表示绘制对称的网格十字线

  • 负值表示非对称网格十字线,即只绘制远离赤道和本初子午线的刻度

MAP_POLAR_CAP

控制某些投影下两极附近网格线的显示 [85/90]

在某些投影下,由于极点是单个点,常规的网格线绘制方法会导致极点处网格线非常密且不美观。该选项则用于解决这一问题。

若取值为 none,则表示不对极点附近的网格线做特殊处理。否则可以指定 pc_lat/pc_dlon,表示在 -pc_lat 到 +pc_lat 纬度范围内正常绘制网格线;在大于 +pc_lat 和小于 -pc_lat 纬度区域内,则按照 pc_dlon 指定的经线间隔绘制网格线。GMT会在 ±pc_lat 纬度处绘制一个圈圈以分隔这两个纬度区间。

下图展示了该参数取不同值时的绘图效果:

Source Code

../../_images/c52f1c6b4f74ebe5bd9a926365fb3795.png

标题相关参数

MAP_TITLE_OFFSET

图标题的底部与轴标注(或轴标签)的顶部之间的距离 [14p] 。可以设置为负数进一步减小距离。

MAP_HEADING_OFFSET

子图标题的顶部与总标题的底部之间的距离 [18p]

其它参数

MAP_DEFAULT_PEN

设置所有与 -W 选项相关的画笔属性的默认值 [0.25p,black]

在参数值的前面加上 + 可以覆盖其他 MAP_*_PEN 相关参数中的颜色。

MAP_ORIGIN_X

新绘图在纸张上的原点的X坐标(仅适用于GMT经典模式)[72p]

MAP_ORIGIN_Y

新绘图在纸张上的原点的Y坐标(仅适用于GMT经典模式)[72p]

是否在左下角绘制GMT时间戳 [false]

可以取 true|false,等效于在命令行中使用 -U 选项

备注

该参数存在已知BUG,见 https://github.com/GenericMappingTools/gmt/issues/3902

MAP_LOGO_POS

GMT时间戳相对于当前绘图原点的对齐方式与位置 [BL/-54p/-54p]

MAP_SCALE_HEIGHT

地图比例尺的高度 [5p]

MAP_LINE_STEP

绘制线段时所使用的最大步长 [0.75p]

地理投影下,两点之间会用大圆路径连接,因而GMT需要先计算大圆路径上的其他中间点的坐标,并将这些点用直线连起来。若该步长太大,会导致大圆路径看上去很不光滑;若太小,则会导致数据点太密,图片太大。

MAP_VECTOR_SHAPE

矢量箭头的形状 [0]

可以取-2到2之间的任意实数。下面展示了取-2、-1、0、1和2时的矢量箭头的形状:

Source Code

../../_images/b326f54e027c0f7b308ef03b0bac5493.png
