-B 选项

-B 选项用于控制底图边框的绘制。

-B 选项有两套语法,分别用于设置底图边框以及每条边的属性,因而在一个命令中可能需要多次使用 -B 选项。若命令中没有出现 -B 选项,则不绘制底图边框。

边框设置

-B 选项在设置边框属性时的语法为:

-B[axe][+b][+gfill][+i[val][+n][+olon/lat][+ttitle]

其中:

  • axes 控制显示底图的哪几条边,具体用法在下面会进一步介绍

  • +ttitle 指定当前底图的标题。该标题位于底图上方的中间位置。标题可以是任意字符串,如果是字符串中有空格,则必须用引号将字符串括起来。标题的文本属性由 FONT_TITLE 控制。标题与上边框之间的距离由 MAP_TITLE_OFFSET 控制。

  • +gfill 为底图内部填充颜色,见 填充

  • +n 表示完全不绘制边框

  • +b 仅适用于3D底图,使用该子选项则会绘制3D底图的12条边

  • +ival 对于某些投影方式,某条轴可能不会被绘制(比如360度的方位投影地图没有纬度轴,全球Hammer投影没有经度轴),使用该子选项可以强制标注一个经线或纬线。 val 默认值为0

  • +olon/lat 指定网格线的参考点。默认情况下,网格线是以北极点作为参考的,如果你想要以另一个点作为参考绘制倾斜的网格线,则可以使用 +o 子选项

通常情况下,只需要使用 axes+ttitle 选项。

axes

axes 用于控制要绘制哪些边以及这些边是否有刻度或标注。axes 的格式为:

WSENZ[1234]wesez[1234]lrbtu

Source Code

../../_images/B-gmtplot-0.png

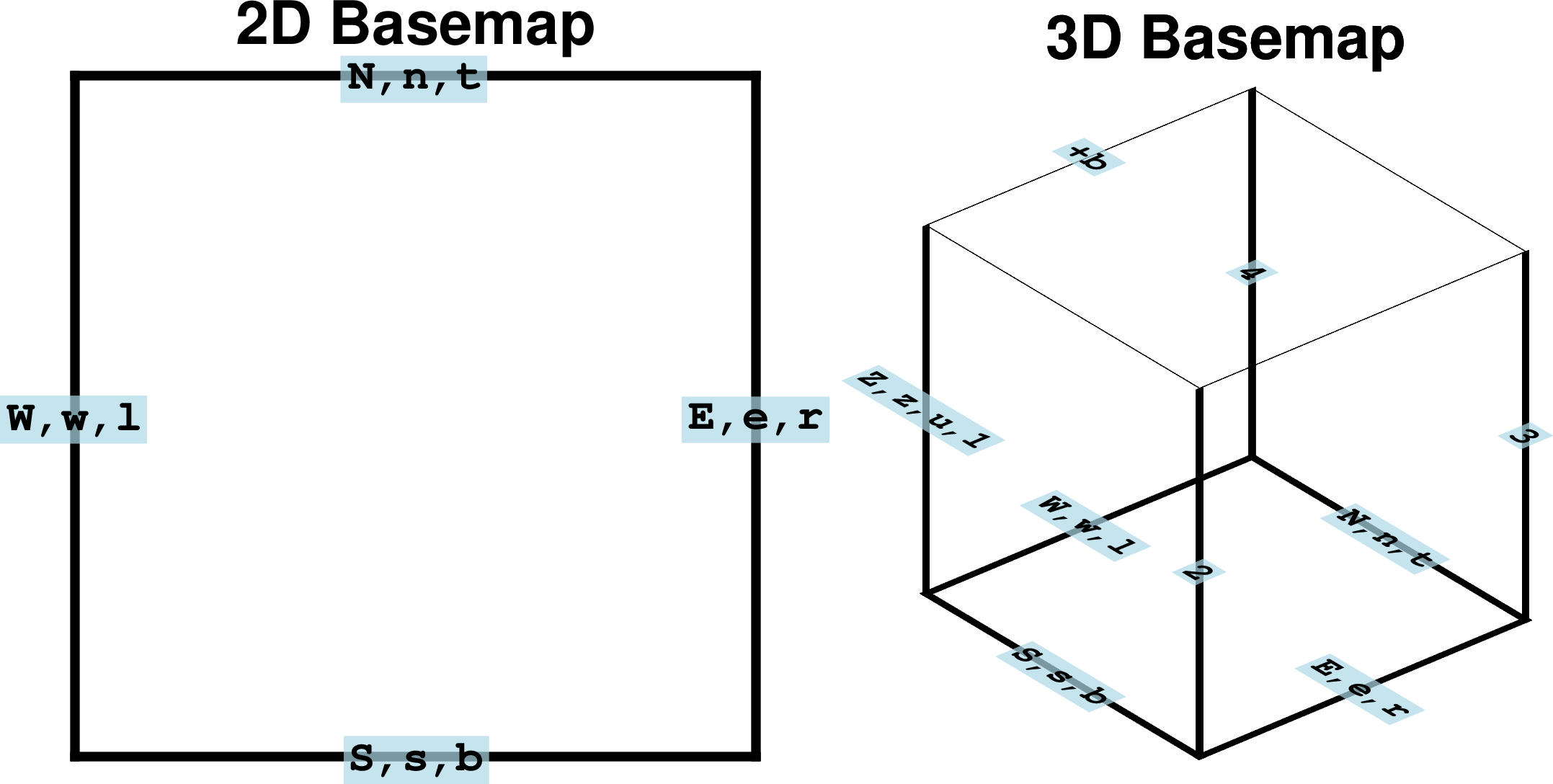

二维底图(上图左图)有四条边,分别用东西南北(WSEN或wsen)或左右上下(lrtb)的单词首字母表示。每条边都有四种状态:

  1. 不出现某个字母 => 不绘制该字母所对应的边

  2. 出现大写字母WSEN => 绘制某条边,该边有刻度、有标注

  3. 出现小写字母wsen => 绘制某条边,该边有刻度、无标注

  4. 出现小写字母lrtb => 绘制某条边,该边无刻度、无标注

下图给出了不同的 -B 选项绘制出来的效果图。读者可以修改如下命令中的 -B 选项来尝试不同搭配的效果:

gmt basemap -R0/4/0/4 -JX10c -BWS -pdf axes

Source Code

../../_images/B-gmtplot-1.png

3D底图有12条边(上图右图)。对于3D底图而言,Zzu 用于控制Z轴的绘制。

  • Z 表示有刻度和标注

  • z 表示有刻度无标注

  • u 表示无刻度无标注

默认只绘制一条Z轴,可以额外加上 1234 的任意组合来表示要绘制哪些Z轴。其中 1 始终表示位于左下角的Z轴,其他Z轴按逆时针顺序编号。加上 +b 子选项则绘制全部12条边。

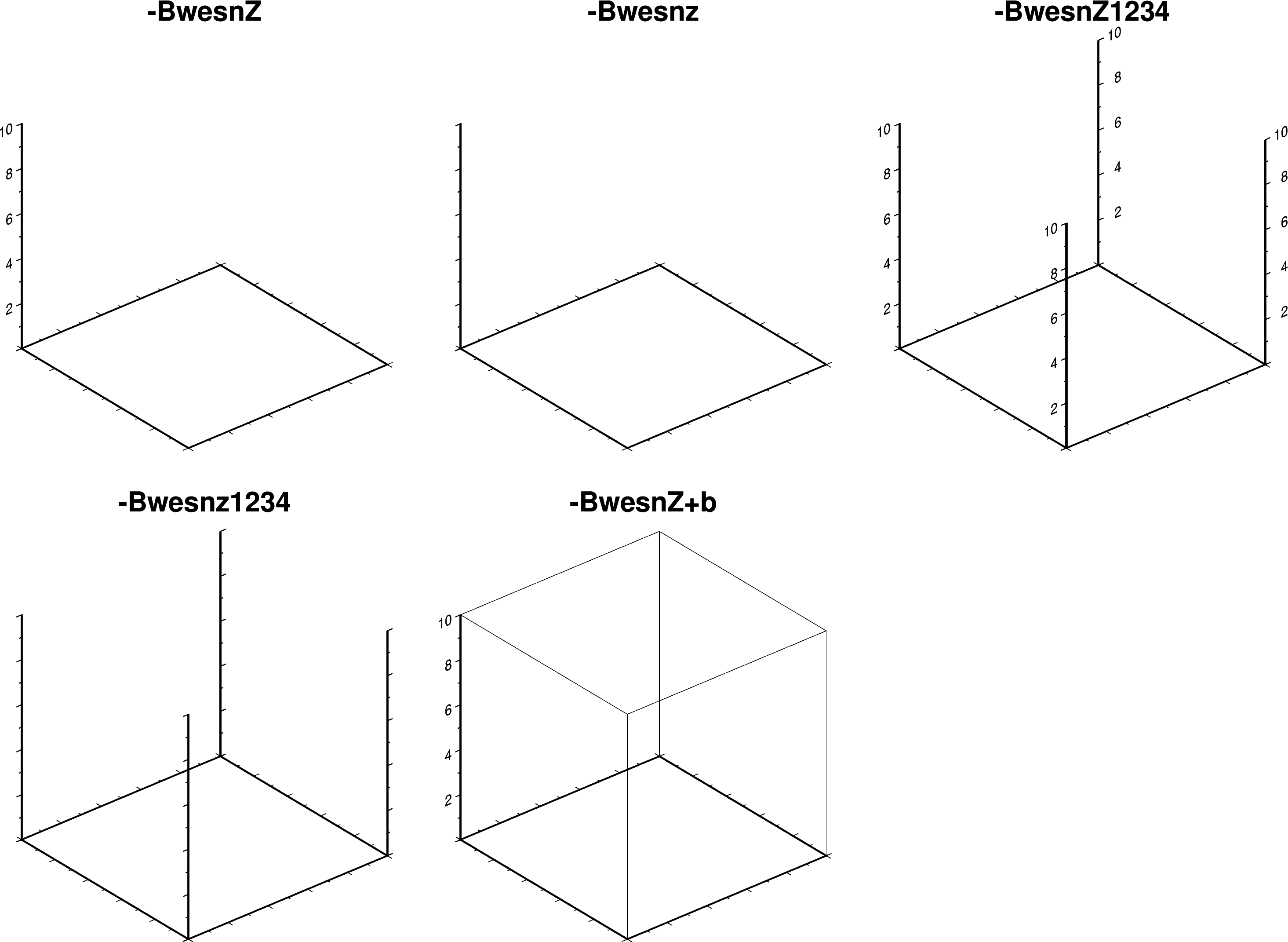

下图展示了3D绘图中 -B 选项的不同用法。读者可以修改如下命令中的 -B 选项来实现不同搭配的效果:

gmt basemap -R0/10/0/10/0/10 -JX5c -JZ5c -Bxaf -Byaf -Bzaf -BwesnZ+t"-BwesnZ" -p130/30 -pdf map

Source Code

../../_images/B-gmtplot-2.png

轴设置

X轴、Y轴、Z轴,每条轴都有很多属性,包括刻度间隔、网格线间隔、轴标签以及标注的间隔、前缀和单位。轴属性可以用如下语法控制:

-B[p|s][x|y|z]intervals[+aangle|n|p][+l|Llabel][+slabel][+pprefix][+uunit]

以上语法也可以被拆分为两部分:

-B[p|s][x|y|z]intervals-B[p|s][x|y|z][+aangle|n|p][+l|Llabel][+s|Sseclabel][+pprefix][+uunit]

其中,

  • p|s 表示一级属性(primary)和二级属性(secondary)

  • x|y|z 表示设置哪一条轴的属性

  • interval 设置刻度、网格线、标注的间隔

  • +aangle|n|p 用于设置标注的倾斜角度,其中 angle 是相对于水平方向的旋转角度,取值范围为-90到90。+an 等效于 +a90 即垂直标注, +ap 等效于 +a0 即平行标注。对于Y轴标注而言,不支持任意角度的标注,仅支持 +ap+an

  • +llabel 用于给指定的轴加标签。默认情况下,X轴标签文字方向平行于X轴,Y轴标签文字方向平行于Y轴。对于Y轴,可以使用 +Llabel 使得Y轴标签文字方向平行于X轴

  • +slabel+llabel 类似,也用于给指定的轴添加标签。当同时使用 +llabel+slabel 时,前者用于指定左轴或下轴的标签,而后者用于指定右轴和上轴的标签。

  • +pprefix 在选中的轴的标注加前缀

  • +uunit 给选中的轴的标注加单位。对于地图而言,标注的单位为度,该符号是自动添加的,由 FORMAT_GEO_MAP 控制

x|y|z

x|y|z 用于指明要设置哪条边的属性,默认值为 xy,即同时设置X轴和Y轴的属性。可以指定单个轴(比如只有 x),也可以同时指定多个轴(比如 xyxyz)。如果想要不同轴有不同的设置,则需要多次使用 -B 选项,每个指定不同的轴。例如:

-Bxaf -Byaf
-Bxyzaf

interval

每个轴都有三个属性,分别是标注(annotation)、刻度(frame)和网格线(grid)。下图展示了这三个名词在绘图时的具体含义。

Source Code

../../_images/B-gmtplot-3.png

interval 用于设置这三个属性的间隔,它是一个或多个 [t]stridephase][u] 的组合。

  • t 可以取 a(标注)、f(刻度)、g(网格线),表明要设置轴的哪个属性的间隔

  • stride 用于设置间隔,stride 为0,表示不绘制

  • ±phase 可以用于控制标注、刻度或网格线的起算点

  • u 是间隔的单位,通常只在绘制时间轴时才使用

-B 选项还有一个可以自动计算间隔的功能,-Bafg 会根据当前的区域大小等信息自动计算合适的间隔,-Bxafg -Byafg 则会对X轴和Y轴分别计算合适的间隔。

读者可以将命令:

gmt basemap -JX10c/10c -R0/10/0/10 -Ba2f1g1 -pdf test

中的 -B 选项替换成如下不同的值并查看绘图效果以理解各个参数的含义:

  • -Ba2f1g1

  • -Bxa2 -Bya1

  • -Bxafg -Byafg

  • -Ba2+1f1g1

p|s

对于每个轴来说,都有两个等级的属性可以设置,分别称为p(Primary)和s(Secondary)。

对于地理坐标而言,通常只需要使用默认的Primary属性即可,而Secondary则主要用于坐标轴为时间轴的情况下,此时 ps 分别用于指定不同尺度的时间间隔。在GMT默认的情况下,p 属性的标注比较靠近坐标轴,而 s 属性的标注离坐标轴稍远。ps 的用法与区别,可以参考后面给出的例子。

地理底图

地理底图与一般的坐标轴不同,其底图类型 MAP_FRAME_TYPE 使用 fancy 形式。

Source Code

../../_images/B-gmtplot-4.png

地理底图示例1

-Ba1f15mg5m -BS

下图同时使用了 ps 两级属性。这里 p 属性用于显示弧度,s 属性用于显示弧分。

Source Code

../../_images/B-gmtplot-5.png

地理底图示例2

同时使用P和S两级属性 -Bpa15mf5mg5m -BwSe -Bs1f30mg15m

笛卡尔线性轴

对于一般的线性轴而言,标注的格式由 FORMAT_FLOAT_OUT 决定,其默认值为 %g,即根据数据的大小决定用一般表示还是指数表示,小数位的数目会根据 stride 自动决定。若设置 FORMAT_FLOAT_OUT 为其他值,则会严格使用其定义的格式,比如 %.2f 表示显示两位小数。

Source Code

../../_images/B-gmtplot-6.png

笛卡尔线性轴

-R0/12/0/0.95 -JX3i/0.3i -Ba4f2g1+lFrequency+u” %” -BS

笛卡尔log10

由于对数坐标的特殊性,stride 参数具有特殊的含义。下面说明 stride 在对数坐标下的特殊性:

  • stride 必须是1、2、3或负整数-n。

    • 1:每10的指数

    • 2:每10的指数的1、2、5倍

    • 3:每10的指数的0.1倍

    • -n:每10的n次方出现一次

  • stride 后加 l,则标注会以log10的值显示,比如100会显示成2

  • stride 后加 p,则标注会以10的n次方的形式显示,比如10-5

Source Code

../../_images/B-gmtplot-7.png

对数坐标轴

(上) -R1/1000/0/1 -JX3il/0.25i -Ba1f2g3(中) -R1/1000/0/1 -JX3il/0.25i -Ba1f2g3l(下) -R1/1000/0/1 -JX3il/0.25i -Ba1f2g3p

笛卡尔指数轴

正常情况下,stride 用于生成等间隔的标注或刻度,但是由于指数函数的特性,这样的标注会在坐标轴的某一端挤在一起。为了避免这个问题,可以在 stride 后加 p,则标注会按照转换后的值等间隔出现,而标注本身依然使用未转换的值。比如,若stride=1,pow=0.5(即sqrt),则在1、4、处会出现标注。

Source Code

../../_images/B-gmtplot-8.png

指数投影坐标轴

(上) -R0/100/0/0.9 -JX3ip0.5/0.25i -Ba20f10g5 (下) -R0/100/0/0.9 -JX3ip0.5/0.25i -Ba3f2g1p

时间轴

时间轴与其他轴不同的地方在于,时间轴可以有多种不同的标注方式。下面会用一系列示例来演示时间轴的灵活性。在下面的例子中,尽管只绘制了X轴(绘图时使用了 -BS),实际上时间轴标注的各种用法使用于全部轴。

在绘制时间轴时,需要指定时间间隔,时间间隔的单位可以取如下值:

GMT时间单位

Flag

Unit

Description

Y

year

Plot using all 4 digits

y

year

Plot using last 2 digits

O

month

Format annotation using FORMAT_DATE_MAP

o

month

Plot as 2-digit integer (1--12)

U

ISO week

Format annotation using FORMAT_DATE_MAP

u

ISO week

Plot as 2-digit integer (1--53)

r

Gregorian week

7-day stride from start of week (see TIME_WEEK_START)

K

ISO weekday

Plot name of weekday in selected language

k

weekday

Plot number of day in the week (1--7) (see TIME_WEEK_START)

D

date

Format annotation using FORMAT_DATE_MAP

d

day

Plot day of month (1--31) or day of year (1--366) (FORMAT_DATE_MAP)

R

day

Same as d; annotations aligned with week (see TIME_WEEK_START)

H

hour

Format annotation using FORMAT_CLOCK_MAP

h

hour

Plot as 2-digit integer (0--24)

M

minute

Format annotation using FORMAT_CLOCK_MAP

m

minute

Plot as 2-digit integer (0--60)

S

seconds

Format annotation using FORMAT_CLOCK_MAP

s

seconds

Plot as 2-digit integer (0--60)

第一个例子展示了2000年春天的两个月,想要将这两个月的每周的第一天的日期标注出来。

gmt begin GMT_-B_time1 pdf,png
gmt set FORMAT_DATE_MAP=-o FONT_ANNOT_PRIMARY +9p
gmt basemap -R2000-4-1T/2000-5-25T/0/1 -JX5i/0.2i -Bpxa7Rf1d -Bsxa1O -BS
gmt end
../../_images/B-gmtplot-9.png

时间轴示例1

需要注意,-Bsa1O 指定了次级标注的间隔为一个月,由于此处使用的是大写的 O,因而具体的显式方式由 FORMAT_DATE_MAP 决定。根据 FORMAT_DATE_MAP 的说明可知,其值为 -o 表明以月份名格式显式。破折号表示要去掉日期前面的前置零(即02变成2)。

下面的例子用两种不同的方式标注了1969年的两天。图中下面的例子使用周来标注,上面的例子使用日期来标注。

gmt begin GMT_-B_time2 pdf,png
gmt set FORMAT_DATE_MAP "o dd" FORMAT_CLOCK_MAP hh:mm FONT_ANNOT_PRIMARY +9p
gmt basemap -R1969-7-21T/1969-7-23T/0/1 -JX5i/0.2i -Bpxa6Hf1h -Bsxa1K -BS
gmt basemap -Bpxa6Hf1h -Bsxa1D -BS -Y0.65i
gmt end
../../_images/B-gmtplot-10.png

时间轴示例2

第三个例子展示了两年的时间,并标注了每年以及每三个月。年标注位于一年间隔的中间,月标注位于对应月的中间而不是三个月间隔的中间。

gmt begin GMT_-B_time3 pdf,png
gmt set FORMAT_DATE_MAP o FORMAT_TIME_PRIMARY_MAP Character FONT_ANNOT_PRIMARY +9p
gmt basemap -R1997T/1999T/0/1 -JX5i/0.2i -Bpxa3Of1o -Bsxa1Y -BS
gmt end
../../_images/B-gmtplot-11.png

时间示例3

第四个例子展示了一天中的几个小时,通过在R选项中指定 t 来使用相对时间坐标。这里使用了 p 属性和 s 属性,12小时制,时间从右向左增加:

gmt begin GMT_-B_time4 pdf,png
gmt set FORMAT_CLOCK_MAP=-hham FONT_ANNOT_PRIMARY +9p TIME_UNIT d
gmt basemap -R0.2t/0.35t/0/1 -JX-5i/0.2i -Bpxa15mf5m -Bsxa1H -BS
gmt end
../../_images/B-gmtplot-12.png

时间轴示例4

第五个例子用两种方式展示了几周的时间:

gmt begin GMT_-B_time5 png,pdf
gmt set FORMAT_DATE_MAP u FORMAT_TIME_PRIMARY_MAP Character \
       FORMAT_TIME_SECONDARY_MAP full FONT_ANNOT_PRIMARY +9p
gmt basemap -R1969-7-21T/1969-8-9T/0/1 -JX5i/0.2i -Bpxa1K -Bsxa1U -BS
gmt set FORMAT_DATE_MAP o TIME_WEEK_START Sunday FORMAT_TIME_SECONDARY_MAP Chararacter
gmt basemap -Bpxa3Kf1k -Bsxa1r -BS -Y0.65i
gmt end
../../_images/B-gmtplot-13.png

时间轴示例5

第六个例子展示了1996年的前5个月,每个月用月份的简写以及两位年份标注:

gmt begin GMT_-B_time6 pdf,png
gmt set FORMAT_DATE_MAP "o yy" FORMAT_TIME_PRIMARY_MAP Abbreviated
gmt basemap -R1996T/1996-6T/0/1 -JX5i/0.2i -Bxa1Of1d -BS
gmt end
../../_images/B-gmtplot-14.png

时间轴示例6

第七个例子:

gmt begin GMT_-B_time7 pdf,png
gmt set FORMAT_DATE_MAP jjj TIME_INTERVAL_FRACTION 0.05 FONT_ANNOT_PRIMARY +9p
gmt basemap -R2000-12-15T/2001-1-15T/0/1 -JX5i/0.2i -Bpxa5Df1d -Bsxa1Y -BS
gmt end
../../_images/B-gmtplot-15.png

时间轴示例7

弧度轴 \(\pi\) 的标注

如果坐标轴以弧度为单位,用户可以直接指定 \(\pi\) 的整数倍或分数倍作为标注间隔,其格式为 [+|-][s]pi[f] ,其中 s 表示标注间隔是 \(\pi\) 的 s 倍,而 f 表示标注间隔为 \(\pi\) 的 f 分之一。

示例:

gmt basemap -JX10c/5c -R-12pi/12pi/-1/1 -Bxa3pi -pdf test1
gmt basemap -JX10c/5c -R-pi/pi/-1/1 -Bxapi4 -pdf test2

自定义轴

GMT允许用户定义标注来实现不规则间隔的标注,用法是 -Bc 后接标注文件名。

标注文件中以“#”开头的行为注释行,其余为记录行,记录行的格式为:

coord   type   [label]
  • coord 是需要标注、刻度或网格线的位置

  • type 是如下几个字符的组合

    • ai 前者为annotation,后者表示interval annotation

    • 在一个标注文件中,ai 只能出现其中的任意一个

    • f 表示刻度,即frame tick

    • g 表示网格线,即gridline

  • label 默认的标注为 coord 的值,若指定 label,则使用 label 的值

需要注意,coord 必须按递增顺序排列。

下面的例子展示中展示了自定义标注的用法,xannots.txtyannots.txt 分别是X轴和Y轴的标注文件:

cat << EOF >| xannots.txt
416.0       ig      Devonian
443.7       ig      Silurian
488.3       ig      Ordovician
542 ig      Cambrian
EOF
cat << EOF >| yannots.txt
0   a
1   a
2   f
2.71828     ag      e
3   f
3.1415926   ag      @~p@~
4   f
5   f
6   f
6.2831852   ag      2@~p@~
EOF

gmt begin GMT_-B_custom pdf,png
  gmt basemap -R416/542/0/6.2831852 -JX-12c/6c -Bpx25f5g25+u" Ma" -Bpycyannots.txt -Bsxcxannots.txt -BWS+glightblue \
    --MAP_ANNOT_OFFSET_SECONDARY=10p --MAP_GRID_PEN_SECONDARY=2p
gmt end show
../../_images/B-gmtplot-16.png

自定义坐标轴
