GMT子图模式

有些时候,尤其是发表文章时,需要将多张独立的图放在一张图中,并编号abcd,一般称这些独立的图为子图。

GMT中有两种方式可以绘制多子图:

  • 常规方式:在绘图时使用 -X 和 -Y 选项 手动移动每个子图的原点

  • 现代方式:使用 subplot 模块提供的子图模式来布局和管理多子图

现代方式更加简洁易用,建议使用现代方式。仅当图片非常复杂或不规则时,才推荐使用常规方式。

子图布局

subplot 模块提供的子图模式可以非常方便地绘制多子图。

subplot begin 用于设计子图的布局、尺寸以及其它属性。其将整张画布划分为 N行M列的规则网格区域,每个网格区域内都可以包含一张独立的子图。例如:

gmt subplot begin 2x3 -Fs5c/3c

定义了一个2行3列的子图布局。-Fs5c/3c 则指定了每个子图区域的宽度为5厘米,高度为3厘米。相邻子图之间的间隔则可以用 -M 选项控制。最终得到的子图布局如下图所示:

Source Code

../../_images/subplot-gmtplot-01.png

subplot set 用于激活指定的子图,接下来的所有绘图命令都将在该子图内进行绘制。为了指定某个子图,则需要知道每个子图的编号。GMT中可以通过 行号,列号 或者 索引号 (即第几个子图)的方式来指定子图。

注解

行号、列号和索引号,均从0开始起算。因而对于一个N行M列的子图布局而言,行号为0到N-1,列号为0到M-1,索引号为0到N*M-1。

上图中同样给出了每个子图的编号,图中红色数字为子图的行列号,而括号中的蓝色数字则是子图的索引号。因而,你可以使用如下命令中的任意一个来激活第三个子图,接下来的所有绘图命令均只在第三个子图内进行:

gmt subplot set 1,0

gmt subplot set 3

最后记得使用 subplot end 退出子图模式:

gmt subplot end

第一张子图

下面就利用上面学到的知识绘制一张2行2列的子图。

gmt begin map png,pdf
  gmt set FONT_TAG 15p FONT_HEADING 20p MAP_HEADING_OFFSET 0p
  gmt subplot begin 2x2 -Fs5c/3c -A -M0.2c/0.1c -T"My Subplot Heading"
    gmt subplot set 0
    gmt basemap -R0/10/0/10 -JX? -Baf -BWSen

    gmt subplot set 1
    gmt basemap -R0/20/0/10 -JX? -Baf -BWSen

    gmt subplot set 2
    gmt basemap -R0/10/0/20 -JX? -Baf -BWSen

    gmt subplot set 3
    gmt basemap -R0/20/0/20 -JX? -Baf -BWSen
  gmt subplot end
gmt end show
../../_images/subplot-gmtplot-11.png

在这个例子中,我们用 subplot begin 定义了一个2行2列(2x2)的子图布局,每个子图区域宽5厘米高3厘米(-Fs5c/3c)。除此之外,我们还使用了一些可选选项对图的细节进行微调:

  • -A: 对每个子图进行自动编号abcd

  • -M0.2c/0.1c: 调整相邻子图之间的空白距离,X方向间隔为0.2厘米,Y方向间隔为0.1厘米

  • -T”My Subplot Heading”: 为整张图加上一个总标题

  • 调整子图编号的大小(FONT_TAG)、总标题文字大小(FONT_HEADING)以及总标题相对于底图的偏移量(MAP_HEADING_OFFSET

在子图模式内,我们使用 subplot set 0 的方式依次激活每个子图。在每个子图内绘图时,我们使用了线性投影方式 -JX?。通常我们需要指定图片的宽度或高度,这里我们使用了 ? 让GMT根据子图区域的大小自动帮我们选择最合适的子图宽度。

小技巧

本示例中使用了如下命令来依次激活四个子图:

gmt subplot set 0
gmt subplot set 1
gmt subplot set 2
gmt subplot set 3

实际上,我们可以直接使用 subplot set 而不指定子图编号,GMT会自动为我们激活“下一个”子图。

共用X/Y轴

上面示例中的四张子图,每行的两张子图有相同的Y轴范围,每列的两张子图有相同的 X轴范围。此时可以使用 -S 选项设置各子图之间共用X或Y轴。

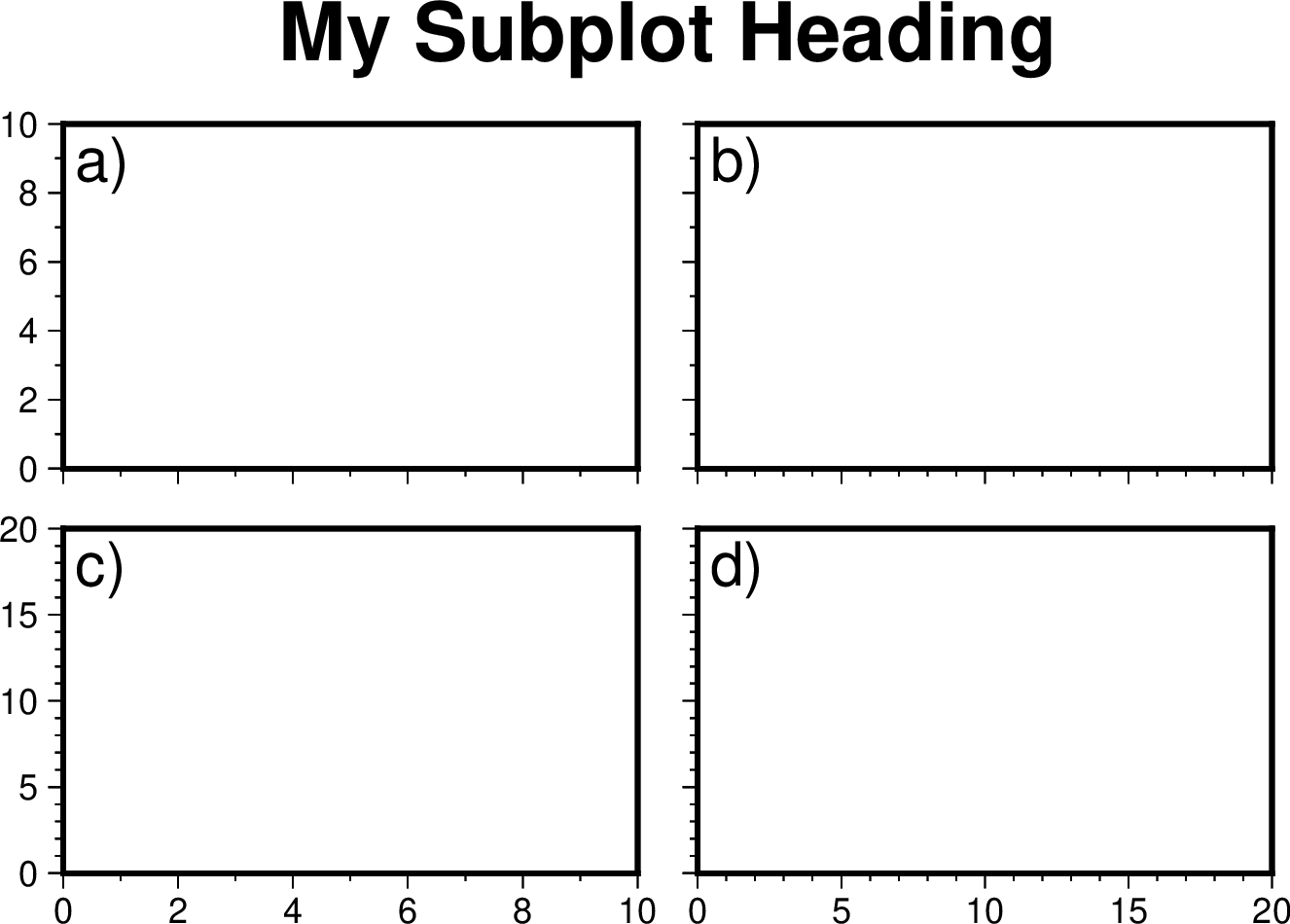

gmt begin map png,pdf
  gmt set FONT_TAG 15p FONT_HEADING 20p MAP_HEADING_OFFSET 10p
  gmt subplot begin 2x2 -Fs5c/3c -A -M0.2c/0.2c -T"My Subplot Heading" -SRl -SCb -BWSrt
    gmt basemap -R0/10/0/10 -JX? -c
    gmt basemap -R0/20/0/10 -JX? -c
    gmt basemap -R0/10/0/20 -JX? -c
    gmt basemap -R0/20/0/20 -JX? -c
  gmt subplot end
gmt end show
../../_images/subplot-gmtplot-21.png

-SRl 表示一行内(Row)的子图共用Y轴,且只在左边(l)轴显示标注, -SCb 表示一列内(Column)的子图共用X轴,且只在底部(b)轴显示标注。

当然你也可以不使用 -S 选项,而是在每个子图中使用不同的 -B 选项分别为每个子图设置不同的轴属性。

复杂布局

subplot 目前尚不支持嵌套。如果想要使用更复杂的子图布局,则需要更多的人工调整。

下面的例子在一个2行2列的子图布局中绘制了三张子图,其中第一张子图占据了第一行。

gmt begin complex-subplot png,pdf
  gmt subplot begin 2x2 -Fs5c/3c -A
    gmt subplot set 0 -A'(a)'
    gmt basemap -R0/10/0/10 -JX11.75c/3c -Baf -BWSen
    echo 5 5 TEXT | gmt text -JX11.75c/3c
    gmt subplot set 2 -A'(b)'
    gmt basemap -R0/5/0/5 -JX? -Baf -BWSen
    gmt subplot set 3 -A'(c)'
    gmt basemap -R0/5/0/5 -JX? -Baf -BWSen
  gmt subplot end
gmt end show
../../_images/subplot-gmtplot-3.png

在绘制三个底图时,后两个底图均使用了 -JX?,因而GMT会自动根据子图区域的大小确定子图的尺寸;而为了使得第一张子图占据两个子图区域的空间,我们使用了 -JX11.75c/3c 来人工指定其子图宽度,其中子图宽度11.75厘米是需要人工调整的。

注解

以上示例存在尚未修复的BUG。

子图模式下每张子图的大小是由 subplot begin-F 选项控制。用户可以使用 -J 指定某个子图的尺寸,但该尺寸不会被记住,接下来的命令若不指定 -J 则会使用子图模式默认的尺寸,继而出错。

目前的解决办法是,在该子图内的所有命令中均使用相同的 -J 选项。例如,子图a强行指定了子图大小为 -JX11.75c/3c,则该子图内的其余命令(如 text 命令)必须也使用 -JX11.75c/3c。若省去,则图会出错。

由于我们跳过了第二个子图区域,自动标签功能会将三个子图依次编号为a、c、d,这显然不是我们想要的,因而我们使用了 -A’(a)’ 选项手动设置子图编号。需要注意的是,由于小括号在Bash中有特殊含义,所以这里 (a) 两边加了单引号以避免Bash对小括号进行解释。

注解

对于Windows Batch用户,不可使用单引号。可以使用双引号,或者不使用引号。
