绘制直方图

GMT 中 histogram 模块用于统计并绘制直方图。 直方图可以直观地展现样本的分布情况。 一个直方的宽度表示它的数据范围，长度表示位于该范围内的样本的数量或者比例。

这一节中，我们通过绘制地震震源深度直方图来介绍直方图的绘制。 以下示例使用的数据为 eq.dat， 数据包含了三列，分别是地震的经度、纬度和深度。

直方图根据直方的方向可以分为垂直直方图和水平直方图，也可以根据直方的长度的意义不同 分为计数直方图和百分比直方图。

垂直直方图

GMT 中默认绘制垂直直方图。绘制直方图只需要一列数据，而上面的示例数据有三列。 我们需要使用 -i2 选项将输入数据的第三列（GMT 中列号从 0 开始）传递给 histogram。

直接使用下面的命令:

gmt histogram eq.dat -i2 -png map

会得到如下报错信息:

histogram [ERROR]: Required argument for bin width not set
histogram [ERROR]: Option -T: Must specify bin width
histogram [ERROR]: Must specify either fill (-G) or lookup colors (-C), outline pen attributes (-W), or both.

报错信息告诉我们，histogram 需要使用 -T 选项指定直方的宽度。同时还需要 使用 -G 指定直方的填充色，或使用 -W 指定直方边框的画笔属性。 根据错误信息，我们向上面的命令增加了几个额外的选项：

• -T5 设置了统计时每一个直方的宽度是 5。该选项还可以更灵活地设置直方的最大最小值等属性， 详见 histogram 模块文档

• -W1p 设置直方的边框宽度为 1p

• -Baf 则为整张图加了一个自动的边框

gmt histogram eq.dat -Baf -T5 -W1p -i2 -png hist1

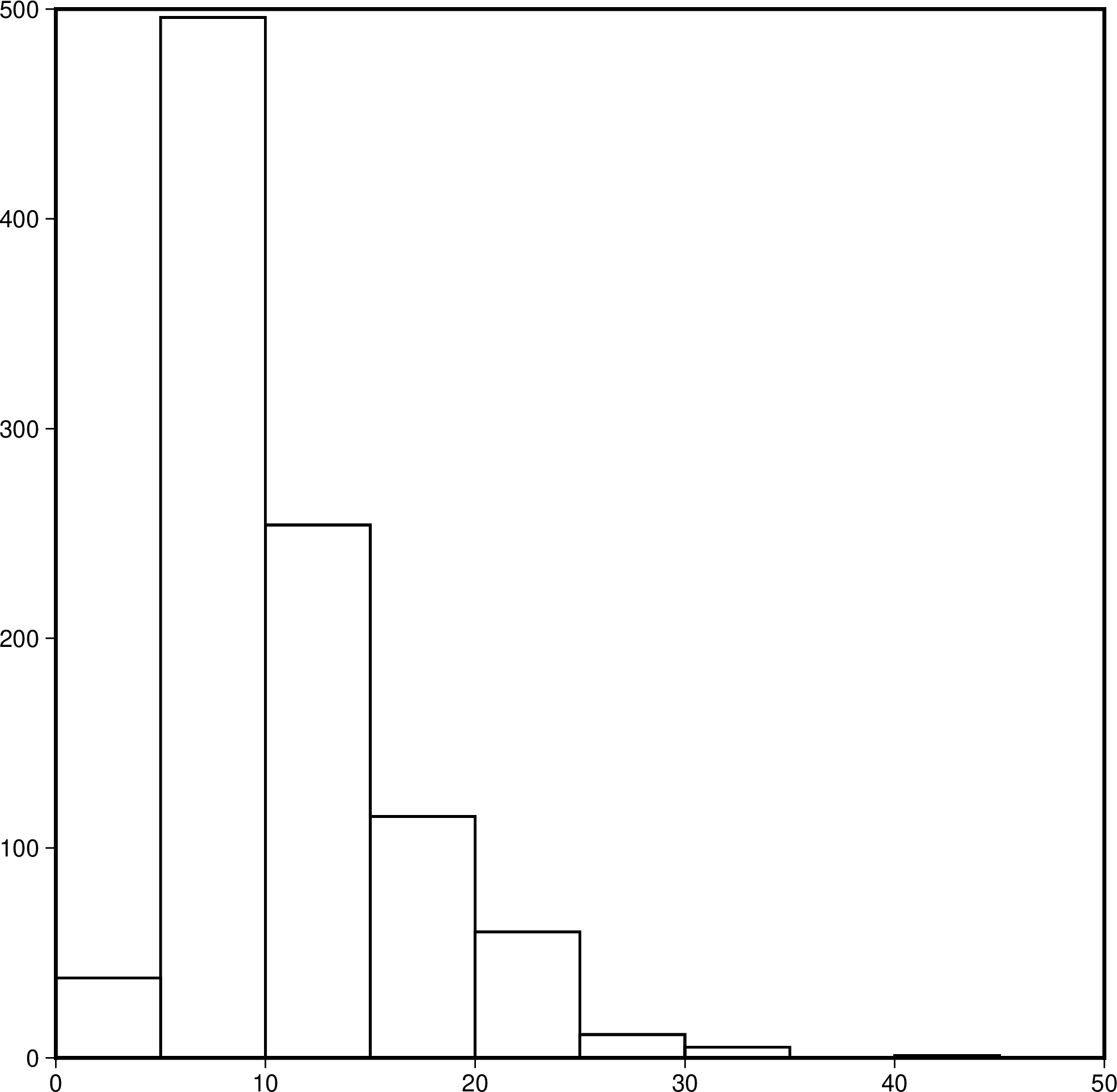

垂直直方图

由此，我们得到了一张非常简单的直方图。从直方图中我们对数据也有了基本的认识。 直方图中横轴表示数据中地震深度范围集中在 0-40 千米。

增加修饰

为了让图形更加的美观，我们可以添加一些选项：

gmt histogram eq.dat -JX15c/9c -R0/40/0/600 -Bxaf+l"Depth" -Byaf+l"Counts" -BWSen -D -W1p -Gred -T5 -i2 -png hist2

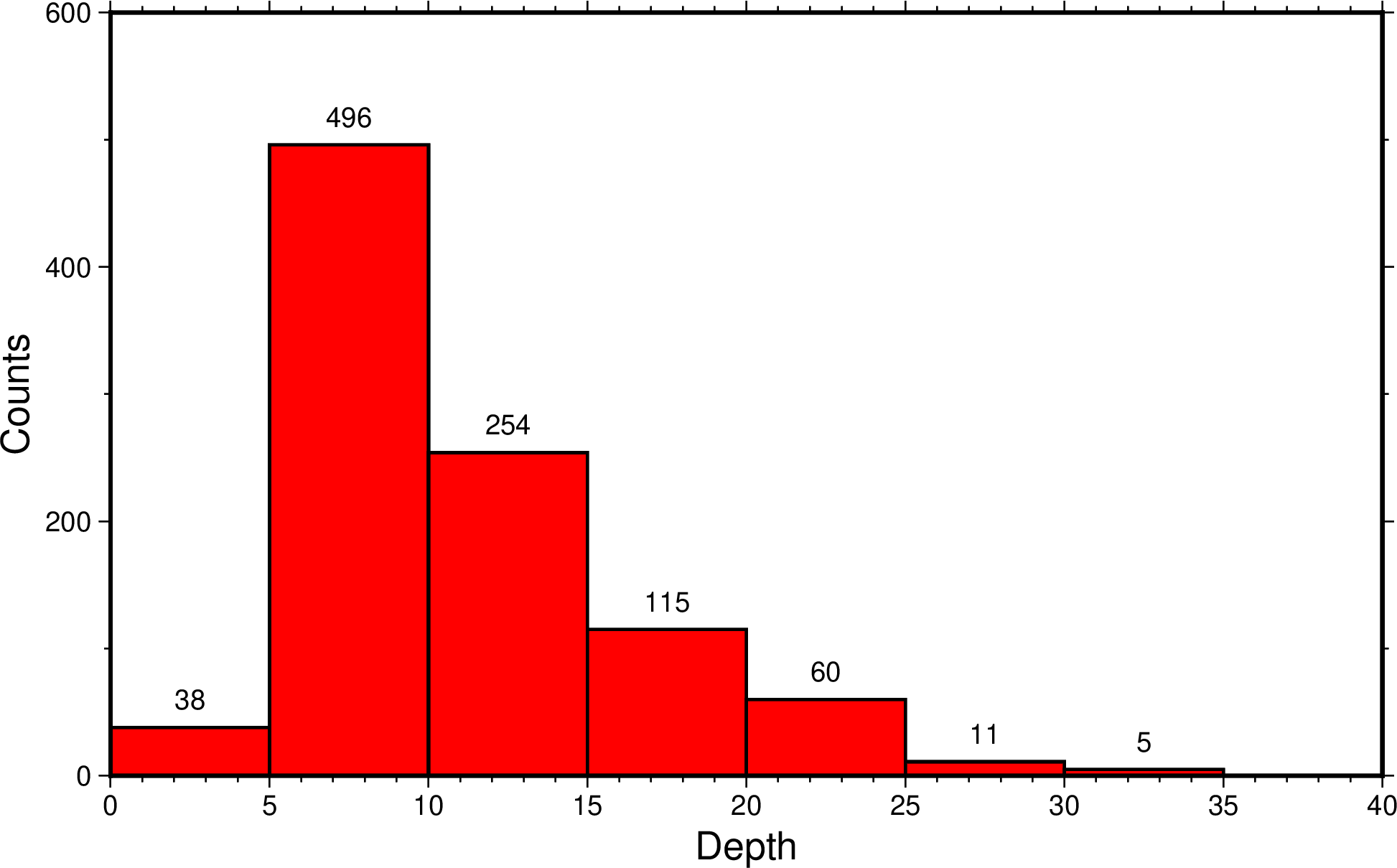

添加选项的垂直直方图

• -JX15c/9c 指定了整张直方图的宽度和高度。若不指定，GMT 会自动指定一个合适的值

• -R0/40/0/600 设置了直方图的数据范围。若不指定，histogram 会自动确定最适合的数据范围。 这里我们根据前图的统计结果指定了新的 -R 范围

• -B 选项用于指定底图边框和坐标轴属性

• -Gred 表示为直方填充红色

• -D 会在每个直方的上方标注该直方中的数量。该选项还可以接更多的子选项以控制标注的 位置、字体和角度等

水平直方图

如果想要绘制水平直方图，只需要增加 -A 选项。 需要注意的是，尽管水平直方图中横轴是地震数量，纵轴是地震深度，-R 选项中依然是 深度在前、统计值在后，即与垂直直方图时保持一致。

gmt histogram eq.dat -JX15c/9c -R0/40/0/600 -Bxaf+l"Depth" -Byaf+l"Counts" -BWSen -A -D -W1p -Gred -T5 -i2 -png hist3

水平直方图

百分比直方图

histogram 的 -Z 选项可以进一步控制统计图的类型。默认纵轴为统计数目。 -Z1 表示绘制百分比直方图。

gmt histogram eq.dat -JX15c/9c -Bxaf+l"Depth" -Byaf+l"Counts"+u"%" -BWSen -Z1 -W1p -Gred -T5 -i2 -png hist4

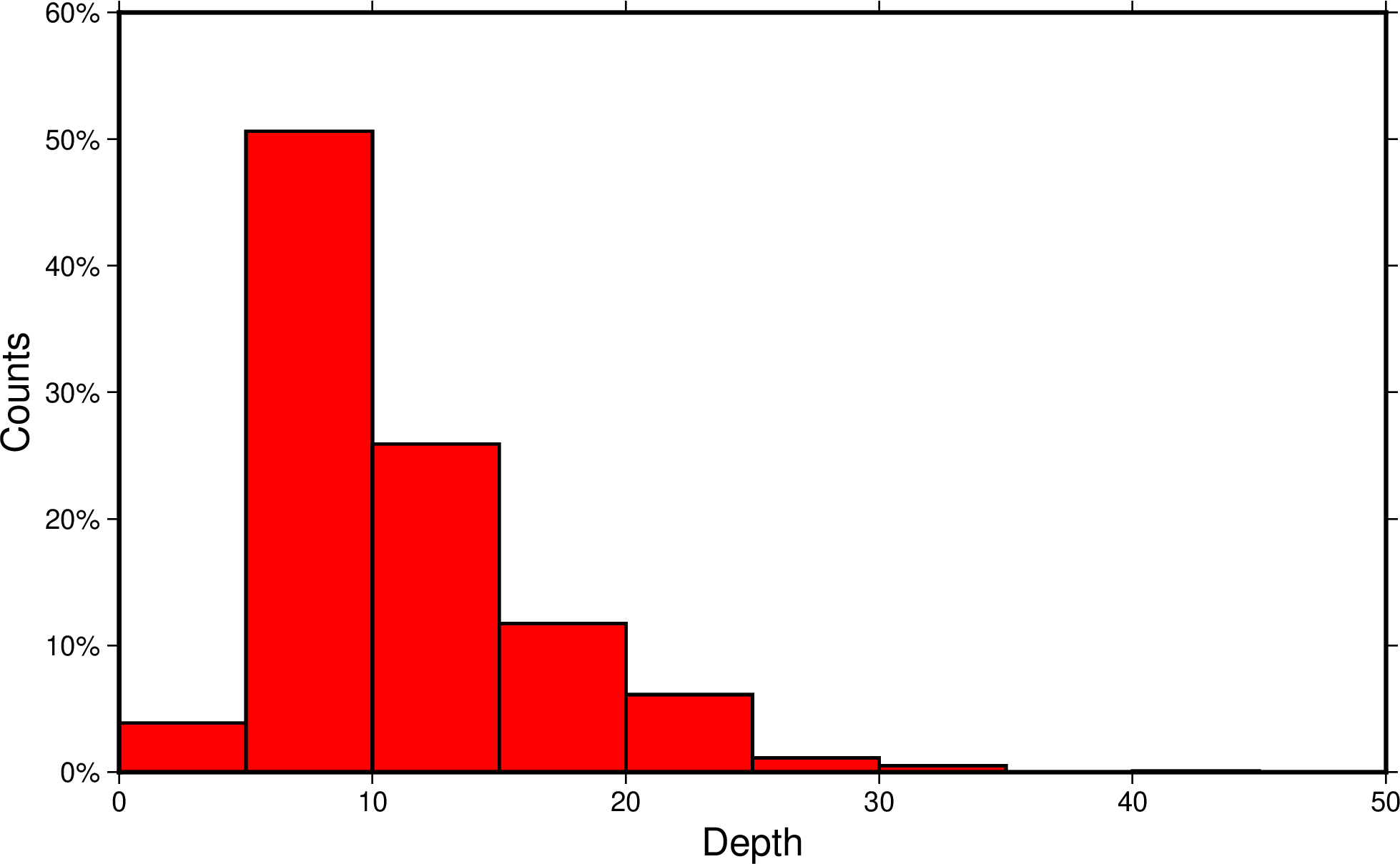

添加选项的垂直直方图

这个命令中，由于纵轴的含义变了，之前的 -R 选项就不再合适了，因而我们去除了 -R 选项让 GMT 自动确定最佳数据范围。
